KWALIFIKACJA ELE2 - CZERWIEC 2014



PYTANIE NR 21.

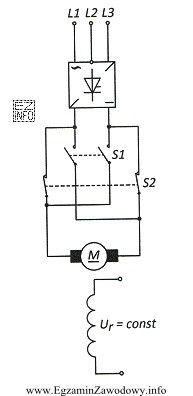

Na rysunku przedstawiono schemat układu pracy silnika obcowzbudnego prądu stałego zasilanego przez prostownik sterowany. Jaki będzie skutek wyłączenia stycznika S2 i załączenia stycznika S1 w tym układzie?
Na rysunku przedstawiono schemat układu pracy silnika obcowzbudnego prą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W silniku obcowzbudnym prądu stałego kierunek obrotów wirnika zależy od kierunku przepływu prądu w uzwojeniu wzbudzenia i wirniku. Wyłączenie stycznika S2 i załączenie stycznika S1 powoduje zmianę kierunku przepływu prądu w jednym z tych uzwojeń, co skutkuje zmianą kierunku obrotów wirnika.
