Kąt natarcia jest jednym z podstawowych parametrów geometrii zęba narzędzia skrawającego (w tym piły tarczowej). Opisuje on ustawienie powierzchni natarcia/ostrza względem kierunku ruchu skrawania i w praktyce wpływa m.in. na:
- łatwość wcinania się zęba w materiał,
- wielkość sił skrawania,
- kształtowanie wióra oraz ryzyko przegrzewania,
- jakość krawędzi po cięciu (ważne przy laminatach i tworzywach).

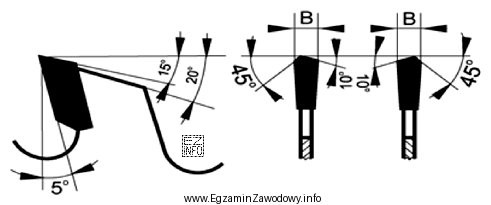

W zadaniu nie wykonuje się obliczeń – należy poprawnie zidentyfikować, który kąt na schemacie jest kątem natarcia, a następnie odczytać jego wartość. Z rysunku wynika, że wskazany kąt natarcia ma wartość 5°.
Dlaczego pozostałe wartości nie pasują? Odpowiedzi 10° i 15° są typowymi "kuszącymi" wartościami spotykanymi w różnych narzędziach i mogą wynikać z pamięciowego skojarzenia, ale w tym pytaniu liczy się odczyt z konkretnego schematu. Natomiast 45° jest wartością skrajnie dużą jak na kąt natarcia zęba piły tarczowej i częściej kojarzy się z innymi kątami w geometrii lub z wartościami pomocniczymi na rysunkach, dlatego wybór tej odpowiedzi zwykle oznacza pomylenie oznaczeń.
Wskazówka egzaminacyjna: zanim wybierzesz liczbę, upewnij się, że patrzysz na właściwy kąt – na schematach uzębienia często występuje kilka kątów (np. przyłożenia, wierzchołkowy, natarcia), a ich położenie na rysunku jest kluczowe.
