KWALIFIKACJA ELE2 - STYCZEŃ 2018

Wyjaśnienie poprawnej odpowiedzi:

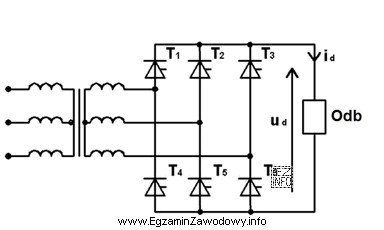

Na schemacie przedstawiono układ sześciu tyrystorów (T1-T6) połączonych w mostek trójfazowy. Tyrystory są elementami sterowanymi, które pozwalają na kontrolowanie momentu ich załączenia w cyklu napięcia przemiennego, co umożliwia regulację wartości napięcia wyjściowego. Taki układ jest charakterystyczny dla prostownika sterowanego, który umożliwia przekształcenie napięcia przemiennego w napięcie stałe z możliwością regulacji wartości tego napięcia.
