Topologia sieci opisuje sposób połączenia urządzeń (węzłów) oraz przebieg medium transmisyjnego. W praktyce na egzaminach najczęściej rozpoznaje się topologię fizyczną na podstawie prostego rysunku.

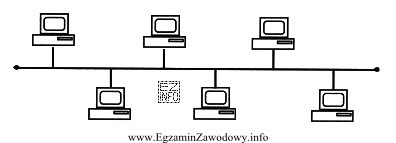

Odpowiedź "magistrali" jest poprawna, gdy schemat pokazuje jedno wspólne łącze (główny przewód/odcinek), do którego kolejne stacje są dołączane. Charakterystyczne cechy magistrali na rysunku to: brak centralnego urządzenia łączącego wszystkie węzły oraz widoczna "linia główna", od której odchodzą krótkie przyłącza do komputerów.
Dlaczego pozostałe odpowiedzi nie pasują w takim układzie:
- "drzewa" – drzewo ma strukturę hierarchiczną z rozgałęzieniami na kolejne poziomy. Na schemacie oczekuje się wyraźnych "gałęzi" i węzłów pośrednich (punktów rozdziału). Jeśli widoczna jest jedna wspólna linia, to nie jest typowe drzewo.
- "gwiazdy" – gwiazda wymaga centralnego punktu (np. przełącznika), do którego każdy węzeł ma osobne łącze. Na rysunku byłby jeden element w środku i wiele promieni rozchodzących się do stacji.
- "siatki" – siatka (mesh) zakłada wiele połączeń między węzłami (często każdy z każdym albo przynajmniej liczne połączenia alternatywne). Na rysunku widać wtedy gęstą sieć linii, a nie jeden wspólny przewód.
Wskazówka egzaminacyjna: najpierw poszukaj na rysunku centralnego punktu (to sugeruje gwiazdę), a jeśli go nie ma, sprawdź, czy jest jedno wspólne medium (to sugeruje magistralę) albo wiele połączeń krzyżowych (to sugeruje siatkę). Drzewo rozpoznasz po hierarchii i rozgałęzieniach na poziomach.
