W konstrukcjach kadłuba jednostek pływających często występują miejsca, w których zbiegają się różne elementy (np. poszycie, żebro, wzdłużnik, wręga). Taki obszar jest w praktyce węzłem konstrukcyjnym i bywa dodatkowo wzmacniany poprzez dospawanie specjalnego detalu z blachy. Tym detalem jest węzłówka (spotyka się też określenia opisowe typu blacha/wspornik węzłowy).

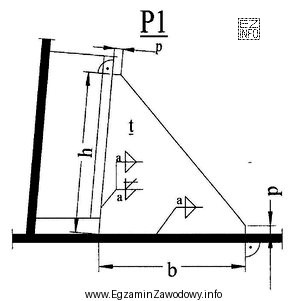

Odpowiedź "węzłówki." jest poprawna, ponieważ węzłówka pełni rolę wzmocnienia i usztywnienia w miejscu koncentracji sił. Na rysunku technicznym (lub szkicu warsztatowym) zwykle rozpoznaje się ją przez to, że jest dospawana w rejonie połączenia kilku elementów, a jej kształt wynika z geometrii węzła i konieczności przeniesienia obciążeń.
Dlaczego pozostałe odpowiedzi nie pasują do typowego rozpoznania takiego detalu:
- "płyty diamentowej." odnosi się do blachy ryflowanej/antypoślizgowej stosowanej jako powierzchnia użytkowa (np. pokłady, stopnie, pomosty). Sama informacja o sposobie spawania detalu w węźle konstrukcji kadłuba zwykle nie identyfikuje tego elementu jako blachy ryflowanej.
- "nakładki." nakładka jest elementem służącym do wzmocnienia lub łączenia na zakład, często "przykrywając" złącze lub naprawiany obszar. W praktyce łatwo ją pomylić z węzłówką, ale różnica wynika z funkcji: nakładka wzmacnia złącze/obszar, a węzłówka wzmacnia węzeł (styk kilku elementów nośnych).
- "wycięcia." wycięcie to ubytek/otwór w elemencie (np. otwór odciążający, wybranie pod przejście profilu). Wycięcia nie "spawa się" jako oddzielnego detalu; można co najwyżej spawać elementy w pobliżu krawędzi wycięcia lub stosować obramowania, ale samo wycięcie nie jest typowym "przedmiotem spawania" jako część dospawana.
Wskazówka egzaminacyjna: gdy w pytaniu pada "sposób spawania" i odwołanie do rysunku, warto szukać w nim odpowiedzi na pytanie: co jest dospawane i po co? Jeśli detal ma usztywniać styk kilku elementów i wygląda jak dodatkowa blacha w rejonie węzła, najczęściej będzie to węzłówka.
