Zapora pyłowa jest środkiem profilaktyki przeciwwybuchowej w wyrobiskach podziemnych: jej zadaniem jest ograniczenie rozwoju i skutków wybuchu pyłu (np. węglowego) poprzez wytworzenie w strefie wybuchu intensywnego zapylenia/rozproszenia materiału tłumiącego. W praktyce kluczowe jest poprawne rozpoznanie typu zapory oraz jej zabudowy w przekroju wyrobiska.

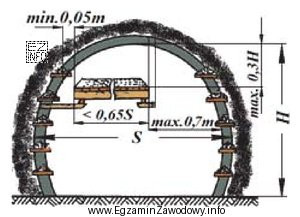

Odpowiedź "bocznej." jest poprawna, ponieważ na rysunku widać elementy zapory rozmieszczone na ociosach (po obu bokach wyrobiska): są tam półki boczne z ułożonym sypkim materiałem. Dodatkowo widoczna jest półka środkowa w górnej części przekroju, ale cechą rozstrzygającą jest obecność i rola półek bocznych, które jednoznacznie wskazują na zaporę boczną.
Odpowiedź "zwykłej." jest nieprawidłowa, bo nazwa ta odnosi się do innego wariantu rozwiązań, a na rysunku wyraźnie przedstawiono konstrukcję opartą o półki przy bokach wyrobiska (a nie wyłącznie typowy układ poprzeczny bez tak zaznaczonej zabudowy na ociosach).
Odpowiedź "rozstawnej." jest nieprawidłowa, ponieważ rysunek pokazuje konkretny, stały układ półek i ograniczeń wymiarowych w przekroju, a nie rozwiązanie, którego cechą rozpoznawczą byłaby "rozstawność" jako podstawowy wyróżnik konstrukcyjny.
Odpowiedź "o skróconej długości półek." także jest nieprawidłowa: na rysunku nie jest testowana sama "skrócona długość" jako typ zapory, tylko rodzaj zabudowy (boczna vs inne). Widoczne ograniczenia wymiarowe (np. relacje do H i S) opisują parametry zabudowy, ale nie zmieniają podstawowej klasyfikacji wynikającej z usytuowania półek na ociosach.
Wskazówka egzaminacyjna: przy pytaniach "Na rysunku przedstawiono…" najpierw ustal, gdzie są główne elementy (strop/ocios/spąg) i dopiero potem dopasuj nazwę typu zapory do układu konstrukcji, zamiast sugerować się brzmieniem odpowiedzi.
