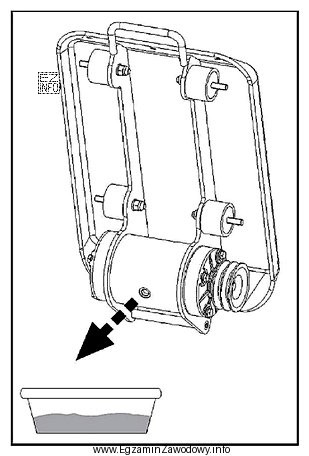

W zagęszczarce płytowej kluczowym zespołem roboczym jest wibrator (mechanizm mimośrodowy), który generuje drgania przenoszone na płytę roboczą. Na rysunku rozpoznasz go po kilku typowych cechach konstrukcyjnych:
- cylindryczny korpus – obudowa mechanizmu mimośrodowego i łożysk,
- koło pasowe na wałku – wskazuje napęd pasowy od silnika,
- cztery elementy elastyczne (amortyzatory/wibroizolatory) – mocowanie ograniczające przenoszenie drgań na ramę,
- korek spustowy w dolnej części korpusu – typowy punkt obsługowy do opróżniania komory olejowej.
Strzałka kierunkowa i podstawione naczynie pokazują, że z korpusu spuszczana jest ciecz przez otwór spustowy. W przypadku wibratora jest to olej, który smaruje łożyska i elementy pracujące mechanizmu. Dlatego poprawna odpowiedź brzmi: spuszczanie oleju z wibratora.
Dlaczego pozostałe odpowiedzi są błędne?
- "Wody z chłodnicy" – chłodnica ma konstrukcję żebrowaną/kanałową i zwykle znajduje się przy silniku; na rysunku nie ma typowych żeber ani zbiorników chłodnicy. Dodatkowo wibrator nie jest elementem układu chłodzenia.
- "Oleju ze sprzęgła" – sprzęgło (np. odśrodkowe) jest elementem przeniesienia napędu i nie ma charakterystycznego dużego cylindrycznego korpusu na wibroizolatorach z korkiem spustowym do okresowej wymiany oleju.
- "Oleju z silnika" – silnik spalinowy ma inną bryłę i osprzęt (np. filtr powietrza, tłumik, układ paliwowy). Tu widoczne są wibroizolatory i korpus wibratora, a nie miska olejowa silnika.
Wskazówka egzaminacyjna: gdy widzisz koło pasowe + wibroizolatory + korek w dolnej części obudowy, myśl o zespole wibracyjnym zagęszczarki i obsłudze oleju wibratorowego, a nie o silniku czy układzie chłodzenia.
