W doku suchym kadłub statku musi być podparty w sposób zapewniający zarówno przeniesienie ciężaru, jak i stateczność boczną. Ciężar jednostki przejmują głównie bloki kilowe ustawione pod stępką/kilem (podparcie pionowe). Jednak samo podparcie pod kilem nie chroni przed przechyłem i wywróceniem, szczególnie gdy statek jest osadzony na wąskim kilu, a środek ciężkości znajduje się relatywnie wysoko.

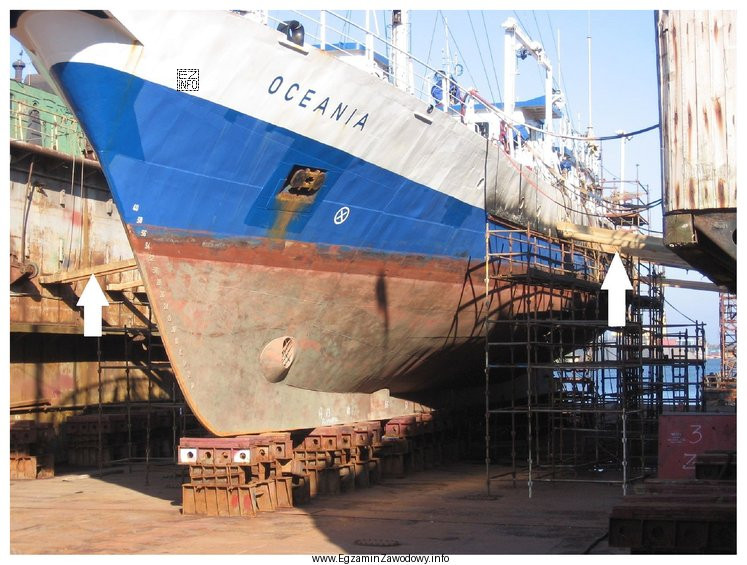

Dlatego stosuje się wypory boczne, czyli podpory opierające się o burtę statku i o konstrukcję doku. Pracują one jako elementy rozpierające, przenosząc siły na ściany doku i stabilizując jednostkę. Na ilustracji strzałki wskazują masywne belki ustawione poziomo lub pod niewielkim kątem między burtą a ścianą doku – funkcjonalnie są to podpory ukośne, których zadaniem jest zabezpieczenie statku przed przewróceniem.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Podpory pionowe – odnoszą się do podparcia "od dołu" (np. bloki kilowe). One przenoszą ciężar, ale nie zapewniają same z siebie skutecznego zabezpieczenia przed wywróceniem na bok, bo nie przeciwstawiają się przechyłowi tak jak wypory przy burcie.
- Podpory obłowe – są dopasowane do krzywizny (obłości) kadłuba i zwykle wspierają dno/kadłub w miejscach o krzywiźnie. Nie są typowymi elementami rozpierającymi burtę od ściany doku.
- Podpory patentowe – określenie sugeruje rodzaj konstrukcji (np. regulowane mechanicznie). Nie wynika z niego właściwe położenie i funkcja wskazana na zdjęciu; w tym zadaniu istotne jest boczne zabezpieczenie przed przewróceniem, które realizują wypory/zastrzały, czyli podpory ukośne.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz elementy przy burcie rozparte o ścianę doku, myśl o stabilizacji bocznej (wypory, podpory ukośne). Jeśli element jest pod kilem – dotyczy przeniesienia ciężaru (podpory pionowe/bloki kilowe).
