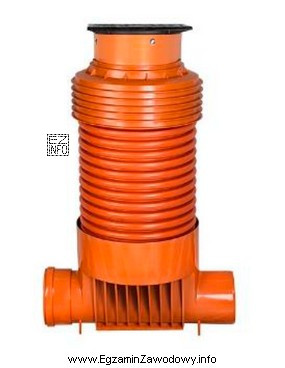

Na ilustracji przedstawiono typową studzienkę kanalizacyjną rewizyjną wykonaną z tworzywa (np. PP/PE) z trzonem karbowanym i zwieńczeniem teleskopowym. O rozpoznaniu decydują przede wszystkim cechy dna (kinety) i ułożenie przyłączy.
Dlaczego poprawna jest odpowiedź: "rewizyjną"?
Studzienka rewizyjna jest elementem sieci kanalizacyjnej, który zapewnia dostęp do przewodu w celu inspekcji, czyszczenia i konserwacji. Na rysunku widać kinetę przelotową, czyli ukształtowane dno z kanałem przepływowym, gdzie wlot i wylot są na tym samym poziomie. Taki układ zapewnia ciągłość grawitacyjnego przepływu ścieków i jest charakterystyczny dla standardowych studzienek rewizyjnych na odcinkach kanału.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "płuczącą" – studzienka płucząca ma rozwiązania umożliwiające gromadzenie wody do płukania i jej kontrolowane uwalnianie (specjalna funkcja i konstrukcja). Sam fakt, że przez studzienkę rewizyjną można płukać sieć, nie czyni jej studzienką płuczącą w sensie typologicznym.
- "kaskadową" – studzienka kaskadowa jest stosowana, gdy trzeba pokonać znaczną różnicę wysokości (duży spadek terenu). Wtedy wlot i wylot są na różnych rzędnych, a wewnątrz występuje "kaskada"/spad. Na rysunku wlot i wylot są na tej samej wysokości, więc ten typ odpada.
- "wodomierzową" – komora (studzienka) wodomierzowa dotyczy instalacji wodociągowej i służy do montażu wodomierza; nie ma charakterystycznej kinety do przepływu ścieków przez dno. Pokazana konstrukcja jest elementem kanalizacji, a nie wodociągu.
Wskazówka egzaminacyjna: przy rozpoznawaniu studzienek najpierw oceniaj kinetę i poziomy wlotu/wylotu. Różnica poziomów sugeruje kaskadę, natomiast typowa kineta przelotowa z przyłączami na jednym poziomie – studzienkę rewizyjną.
