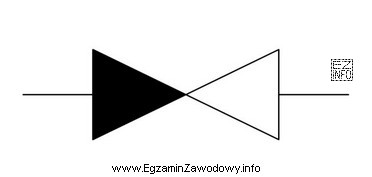

Symbol przedstawiony na rysunku odpowiada zaworowi zwrotnemu, czyli armaturze, której podstawową funkcją jest zablokowanie przepływu w kierunku przeciwnym do zamierzonego. W praktyce zawór zwrotny chroni instalację przed cofnięciem medium (np. cofka wody), ogranicza ryzyko niepożądanego mieszania się strumieni oraz pomaga utrzymać poprawny kierunek przepływu w układzie.
Dlaczego nie pasują pozostałe odpowiedzi?
- "kulowego" – zawór kulowy jest typowym zaworem odcinającym, obsługiwanym ręcznie (dźwignią), a jego symbol na schematach zwykle kojarzy się z elementem odcinającym, bez akcentu na jednokierunkowość przepływu. Sam fakt, że jest "popularny", nie oznacza, że każdy symbol zaworu odnosi się do kulowego.
- "spustowego" – zawór spustowy (spust/odwadnianie) służy głównie do opróżniania fragmentu instalacji lub odprowadzania medium, więc jego symbol wiąże się z funkcją spustu/odpływu, a nie z blokadą cofki w przewodzie głównym.
- "bezpieczeństwa" – zawór bezpieczeństwa działa przy przekroczeniu nastawy ciśnienia i upuszcza medium, aby chronić instalację/urządzenie. Jego oznaczenia na schematach odnoszą się do funkcji nadciśnieniowej (odciążenia), a nie do zaworu jednokierunkowego.
Wskazówka egzaminacyjna: przy rozpoznawaniu symboli armatury skupiaj się na funkcji, którą symbol sugeruje (jednokierunkowość, odcięcie, spust, zabezpieczenie nadciśnieniowe), a nie na tym, jaki zawór najczęściej spotykasz na budowie. Pomaga też przećwiczenie legend symboli używanych w dokumentacji projektowej i wykonawczej.
