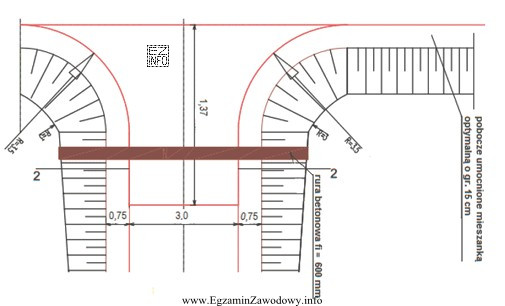

Aby poprawnie rozwiązać zadanie, trzeba zidentyfikować na rysunku pobocze umocnione, czyli tę część pobocza, która ma przewidziane w projekcie umocnienie (np. warstwą konstrukcyjną lub innym rozwiązaniem) i jest oznaczona jako osobny pas w przekroju zjazdu.
Następnie należy odnaleźć linię wymiarową (strzałki/odniesienia) opisującą właśnie ten pas. W rysunkach drogowych obok siebie mogą występować wymiary dotyczące: szerokości jezdni, całego zjazdu, pobocza nieumocnionego, pobocza umocnionego, skarp oraz innych elementów odwodnienia. Kluczowe jest, by nie "brać" pierwszej napotkanej liczby, tylko sprawdzić, do jakich granic odnosi się wymiar (od jakiej krawędzi do jakiej granicy materiału/warstwy).
W tym zadaniu prawidłowy odczyt dla pobocza umocnionego wynosi 0,75 m. To wartość przypisana do pasa umocnienia pobocza, a nie do szerokości całej strefy zjazdu.
Dlaczego pozostałe odpowiedzi są błędne?
- 0,35 m – taka wartość bywa na rysunkach związana z węższymi elementami (np. fragmentem konstrukcji lub inną częścią przekroju), ale nie odpowiada wskazanemu pasowi pobocza umocnionego w tym detalu.
- 1,37 m – może odpowiadać sumie kilku odcinków albo wymiarowi innego elementu zjazdu; wybór tej liczby zwykle wynika z pomylenia zakresu pomiaru.
- 3,00 m – jest typowe dla szerszych części zjazdu lub pasa przejazdu; to klasyczny błąd polegający na odczytaniu wymiaru "całości", a nie wąskiego pasa pobocza umocnionego.
Wskazówka egzaminacyjna: zawsze dopasuj nazwę elementu z pytania do konkretnego obszaru na rysunku (granice materiału/warstwy), a dopiero potem odczytuj liczbę z przypisanej do niego linii wymiarowej.
