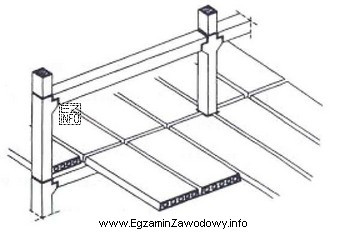

W szkielecie żelbetowym o układzie słupowo-ryglowym podstawowymi elementami nośnymi są słupy oraz rygle (czyli belki) łączące słupy. Taki układ tworzy przestrzenny "ruszt" przenoszący obciążenia z elementów stropowych na podpory i dalej na fundamenty. Na rysunkach konstrukcyjnych rozpoznaje się go po wyraźnie zaznaczonych elementach pionowych (słupach) oraz poziomych (ryglach/belkach) między słupami.
Odpowiedź "słupowo-ryglowym" jest więc właściwa, jeżeli na rysunku widać zarówno słupy, jak i poziome belki/rygle tworzące powtarzalne przęsła.
- "słupowo-płytowym" jest błędne, gdyż w tym rozwiązaniu strop (płyta) opiera się bezpośrednio na słupach, a rygle są ograniczone lub nie występują jako dominujące elementy. Jeśli na schemacie widać wyraźne belki łączące słupy, nie jest to typowy układ słupowo-płytowy.
- "ramowym" bywa mylące, ponieważ rama opisuje sposób współpracy elementów w płaszczyźnie (przenoszenie momentów w węzłach), a nie zawsze sam układ elementów. Bez przesłanek wskazujących na typową pracę ramy (sztywne węzły, dominacja układów ramowych) nie należy automatycznie wybierać tej odpowiedzi tylko dlatego, że widzimy słupy i belki.
- "słupowym" jest niepoprawne, gdyż sugeruje konstrukcję opartą zasadniczo na słupach bez istotnych elementów poziomych (lub z innym dominującym rozwiązaniem), co nie pasuje do szkieletu z wyraźnymi ryglami.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi nazwij na rysunku trzy elementy: słup, rygiel/belka, płyta. Jeśli obok słupów jednoznacznie występują belki łączące podpory, najczęściej oznacza to układ słupowo-ryglowy.
