Płótno podsadzkowe jest elementem stosowanym w konstrukcji tam podsadzkowych jako warstwa separacyjno-filtracyjna. Jego zadaniem jest oddzielenie materiału podsadzkowego od przestrzeni, z której ma odpływać woda, tak aby:
- zatrzymać drobne ziarna (ograniczyć wynoszenie frakcji i zamulanie),
- umożliwić odpływ wody (poprawić odwadnianie i stateczność),
- zmniejszyć ryzyko rozmycia i degradacji tamy w czasie eksploatacji.

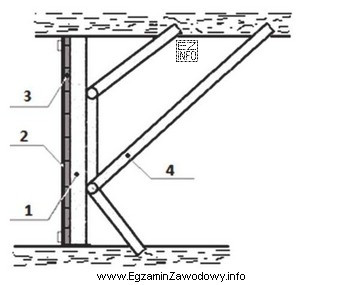

W tego typu zadaniu kluczowe jest powiązanie nazwy "płótno podsadzkowe" z miejscem, w którym na przekroju logicznie powinien występować materiał o funkcji filtracyjnej (między podsadzką a strefą odpływu/wodą lub elementami odwadniającymi). Dlatego poprawna jest odpowiedź "2", ponieważ na rysunku właśnie tą cyfrą oznaczono płótno podsadzkowe.
Pozostałe propozycje są niepoprawne, bo odnoszą się do innych elementów konstrukcji tamy (np. warstw nośnych, obudowy, części przegrody lub innych składowych widocznych na schemacie). Typowym błędem jest utożsamianie płótna z "dowolną cienką warstwą" na rysunku, bez sprawdzenia, czy jej położenie odpowiada funkcji filtracji i separacji.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi nazwij w myślach funkcję elementu (filtracja/separacja), a dopiero potem szukaj na przekroju miejsca, gdzie taka funkcja jest potrzebna. To ogranicza pomyłki wynikające z samego wyglądu linii na rysunku.
