Układ do sprawdzania niecentryczności soczewek służy do oceny, czy oś optyczna soczewki jest zgodna z osią odniesienia (najczęściej osią obrotu w uchwycie lub osią ustawienia w przyrządzie). W praktyce pracowni optycznej jest to kluczowe, bo nawet dobrze wykonana powierzchnia może dawać pogorszenie jakości obrazu, jeśli soczewka jest osadzona "po skosie" lub z przesunięciem osi.
Dlaczego poprawna jest odpowiedź: niecentryczności soczewek?

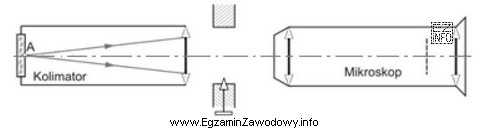

Takie stanowiska (widoczne na rysunkach egzaminacyjnych) są projektowane tak, aby ujawnić odchyłki osiowości/centrowania: obserwuje się zmiany wskazań lub zachowanie obrazu/znaku odniesienia podczas obrotu elementu. Jeżeli oś optyczna nie pokrywa się z osią obrotu, pojawia się charakterystyczne "bicie" lub zmienność położenia sygnału podczas obrotu.
Dlaczego pozostałe odpowiedzi są błędne?
- Ogniskowej soczewek – pomiar ogniskowej wymaga układu do wyznaczania położenia ogniska (np. ustawienia ostrości obrazu, metod kolimacyjnych lub pomiaru odległości obrazowej). To inny cel i zwykle inne elementy stanowiska niż w układach do oceny osiowości.
- Klinowatości soczewek – klinowatość opisuje różnicę grubości (wedge) i odchyłkę równoległości powierzchni. Sprawdza się ją metodami nastawionymi na ocenę kąta/przesunięć wynikających z "klina", często w odniesieniu do płaszczyzn lub równoległości, a nie bezpośrednio do osi optycznej w sensie centrowania.
- Klinowatości płytek – dotyczy płytek (elementów o zasadniczo płaskich powierzchniach), a pytanie dotyczy soczewek i układu typowego dla kontroli ich osiowości; ponadto klinowatość płytek weryfikuje się innymi technikami niż centrowanie soczewki.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się: ogniskowa / klinowatość / niecentryczność, najpierw zidentyfikuj, czy układ na rysunku służy do obserwacji zmian podczas obrotu elementu i odnosi się do osi. Jeśli tak, zwykle chodzi o niecentryczność (centrowanie).
