Technika THT (montaż przewlekany) polega na tym, że elementy elektroniczne mają wyprowadzenia (druty, nóżki), które przechodzą przez otwory w płytce PCB. Następnie od strony przeciwnej (lub w przelotkach) wykonuje się połączenie lutowane. Typowe przykłady THT to m.in. rezystory osiowe, kondensatory z długimi nóżkami, złącza przewlekane czy elementy montowane w otworach.
Dlaczego poprawna jest odpowiedź: THT?

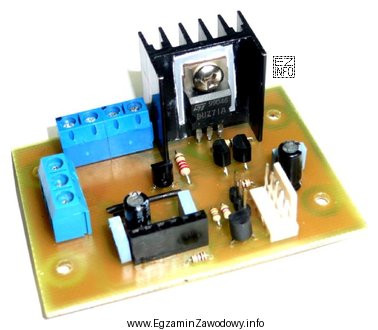

Jeżeli na rysunku widać otwory montażowe oraz wyprowadzenia przechodzące na drugą stronę płytki, to jest to cecha definicyjna montażu przewlekanego, czyli THT.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- SMD – w montażu powierzchniowym elementy nie przechodzą przez PCB; są lutowane bezpośrednio do pól lutowniczych na powierzchni. Brak przewlekania przez otwory jest kluczową różnicą.
- BGA – to również technika/rodzaj obudowy z grupy SMD. Element BGA ma kulki lutownicze pod obudową i wymaga odpowiedniego procesu montażu (np. rozpływu). Sam fakt istnienia układu scalonego nie oznacza BGA; decyduje typ wyprowadzeń.
- mieszanego – montaż mieszany oznacza, że na jednej płytce zastosowano zarówno elementy THT, jak i SMD. Jeśli układ jest wykonany wyłącznie jako przewlekany, nie można go zakwalifikować jako mieszany.
Wskazówka egzaminacyjna: patrz na sposób połączenia z PCB, a nie na "nowoczesny wygląd" elementu. Otwory i nóżki przechodzące przez płytkę niemal zawsze wskazują na THT; płaskie pola i brak otworów w miejscu montażu wskazują na SMD.
