Do jakiej kwalifikacji należy to pytanie?

To pytanie należy do kwalifikacji ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych.

W jakim zawodzie przydaje się ta wiedza?

Wiedza ta jest potrzebna w zawodach: ELEKTRONIK oraz TECHNIK ELEKTRONIK.

KWALIFIKACJA ELM2 - CZERWIEC 2018

PYTANIE NR 22.

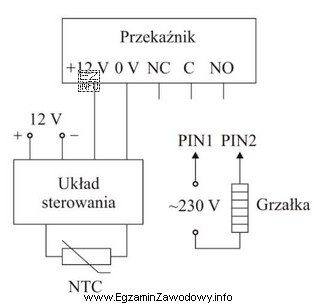

Na rysunku przedstawiono układ regulacji temperatury. W momencie obniżenia temperatury poniżej zadanej wartości układ sterowania podaje napięcie o wartości 12 V na cewkę przekaźnika, którego zadaniem jest włączenie grzałki. Wskaż połączenie styków NO, NC i C przekaźnika z zaciskami PIN1 i PIN2, zapewniające opisane działanie układu.

A.	NC-PIN1, C-niepodłączony, NO-PIN2.
B.	NC-niepodłączony, C-PIN1, NO-PIN2.
C.	NC-PIN1, C-PIN2, NO-niepodłączony.
D.	NC-PIN2, C-niepodłączony, NO-PIN1.
	Zostaw bez odpowiedzi

Wyjaśnienie poprawnej odpowiedzi:
W momencie obniżenia temperatury poniżej zadanej wartości, układ sterowania podaje napięcie na cewkę przekaźnika, co powoduje przyciągnięcie kotwicy i zamknięcie obwodu między stykami C (Common) i NO (Normally Open). Aby grzałka została włączona, musi być podłączona do styku NO, który zamyka się przy podaniu napięcia na cewkę przekaźnika. Zatem grzałka powinna być podłączona do styku NO i do styku C, który jest wspólny. Styk NC (Normally Closed) powinien pozostać niepodłączony, ponieważ jest on zamknięty, gdy na cewkę przekaźnika nie jest podawane napięcie, a w opisanym działaniu układu chcemy, aby grzałka włączała się tylko wtedy, gdy temperatura spadnie poniżej zadanej wartości, czyli gdy na cewkę przekaźnika zostanie podane napięcie.
