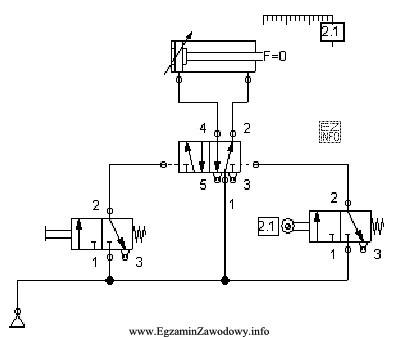

W schematach sterowania w mechatronice kluczowe jest rozpoznanie, jakie medium przenosi energię i jakie elementy wykonawcze zastosowano. Odpowiedź "pneumatycznego." jest właściwa wtedy, gdy na rysunku widoczne są symbole charakterystyczne dla pneumatyki, czyli układów wykorzystujących sprężone powietrze.
Dlaczego "pneumatycznego." jest poprawne?
Typowy układ pneumatyczny zawiera m.in. siłowniki pneumatyczne (napęd liniowy/obrotowy), zawory sterujące przepływem (rozdzielacze), elementy przygotowania powietrza oraz połączenia symbolizujące przewody pneumatyczne. Zależnie od konwencji rysunkowej rozpoznaje się też tor zasilania sprężonym powietrzem i sposób sterowania zaworami.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "przekaźnikowo - stycznikowego." – dotyczy sterowania elektrycznego opartego na przekaźnikach i stycznikach. Na takich schematach dominują symbole aparatury elektrycznej (cewki, styki NO/NC, styczniki), a nie elementy pneumatyczne.
- "hydraulicznego." – hydraulika wykorzystuje ciecz roboczą (np. olej) i elementy typowe dla hydrauliki siłowej. Choć część symboli może być podobna (np. rozdzielacze), w poprawnym rozpoznaniu pomaga identyfikacja medium i osprzętu właściwego dla układu cieczowego.
- "programowalnego." – sterowanie programowalne odnosi się do układów z PLC/mikrokontrolerem i logiką realizowaną programem. Sam rysunek sterowania programowalnego zwykle akcentuje wejścia/wyjścia, bloki funkcyjne lub elementy automatyki, a nie tor pneumatyczny jako zasadniczy sposób sterowania.
Wskazówka egzaminacyjna: najpierw wyszukaj na rysunku element wykonawczy (siłownik) i sposób zasilania. Jeśli widać układ zaworów i przewodów odnoszących się do sprężonego powietrza, to jest to sterowanie pneumatyczne; jeśli dominują styki/cewki – elektryczne; jeśli widoczny jest sterownik i I/O – programowalne.
