W sprzęgle ciernym docisk realizowany jest m.in. przez sprężynę tarczową (membranową), której "segmenty" (często nazywane palcami sprężyny) współpracują z mechanizmem wysprzęglania. Jedną z typowych kontroli w diagnostyce jest sprawdzenie liniowości segmentów sprężyny tarczowej, czyli ocena, czy wszystkie segmenty znajdują się na tej samej wysokości i nie są miejscowo ugięte lub skrzywione.
Dlaczego to ważne? Nierównomierne odkształcenie segmentów może skutkować:
- nierówną pracą mechanizmu wysprzęglania,
- szarpaniem, drganiami lub trudnościami w rozłączaniu sprzęgła,
- nierównomiernym zużyciem elementów współpracujących.
Odpowiedź "ocenę stanu technicznego tarczy sprzęgłowej" jest zbyt ogólna i dotyczy zwykle oględzin okładzin ciernych, nitów, sprężyn tłumiących, przegrzań czy pęknięć tarczy. To inny zakres kontroli niż geometria segmentów sprężyny tarczowej.
Odpowiedź "sprawdzenie bicia tarczy sprzęgłowej" odnosi się do pomiaru odchyłek (bicia osiowego/promieniowego) tarczy, często z użyciem czujnika zegarowego. To kontrola geometrii, ale innego elementu i innego parametru niż liniowość segmentów sprężyny tarczowej.
Odpowiedź "środkowanie sprężyny tarczowej" sugeruje czynność montażowo-ustawczą (centrowanie/pozycjonowanie). W praktyce częściej środkowaniu podlega tarcza sprzęgłowa względem łożyska/pilota i wielowypustu, natomiast tu chodzi o rozpoznanie czynności kontrolnej (pomiar/ocena liniowości segmentów), a nie ustawianie elementu.

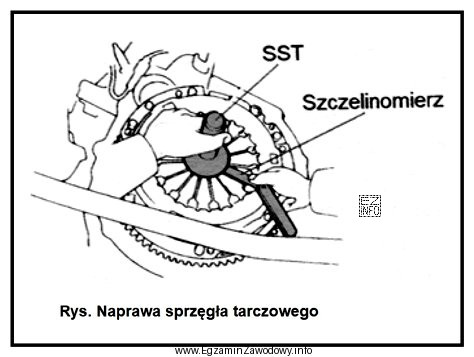

Wskazówka egzaminacyjna: jeśli na rysunku widać przyrząd/ustawienie pozwalające porównać wysokość wielu "palców" sprężyny, to najczęściej testowana jest właśnie liniowość segmentów sprężyny tarczowej, a nie bicie tarczy ani ogólne oględziny zużycia.
