KWALIFIKACJA BUD13 - STYCZEŃ 2021 (test 2)

PYTANIE NR 28.

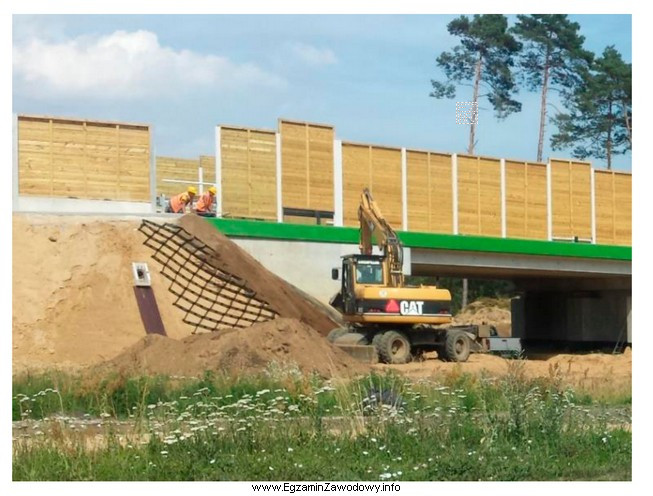

Na rysunku przedstawiono umocnienie skarpy stożka nasypu za pomocą
Ilustracja przedstawia scenę z placu budowy, gdzie widoczna jest maszyna budowlana, prawdopodobnie koparka, umieszczona na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Geokrata to przestrzenna struktura komórkowa stosowana do umocnienia skarp i stożków nasypów; po wypełnieniu gruntem/kruszywem stabilizuje warstwę i ogranicza erozję. Gabiony to kosze z siatki drucianej wypełnione kamieniem, płyty ażurowe są prefabrykatami, a darniowanie w kratę jest umocnieniem biologicznym.

Pełne wyjaśnienie:

Umocnienie skarpy stożka nasypu dobiera się tak, aby ograniczyć erozję i zsuwanie się materiału po pochyleniu. Rozwiązanie określone jako geokrata (geocell) ma postać przestrzennej, komórkowej "plastra miodu". Po rozłożeniu i zakotwieniu na skarpie wypełnia się ją gruntem, kruszywem lub mieszanką z humusem. Dzięki temu materiał wypełniający jest zamknięty w komórkach, co zwiększa stateczność warstwy, poprawia odporność na spływ powierzchniowy i ułatwia utrzymanie profilu skarpy.

Odpowiedź "gabionów" nie pasuje, gdyż gabiony to kosze z siatki drucianej (zwykle prostopadłościenne lub materacowe) wypełnione kamieniem; ich cechą rozpoznawczą są wyraźne kosze/segmenty i kamienne wypełnienie. Odpowiedź "płyt ażurowych" dotyczy prefabrykowanych elementów (betonowych lub podobnych) układanych na podłożu; rozpoznaje się je po powtarzalnych płytach i otworach, a nie po elastycznej strukturze komórkowej. Odpowiedź "darniowania w kratę" opisuje umocnienie biologiczne (trawa/darń) prowadzone w układzie kraty; jest to inna technologia, zwykle stosowana przy mniejszych obciążeniach i przy założeniu rozwoju roślinności.

Na egzaminie warto zwrócić uwagę na cechy odróżniające: w geokracie kluczowe są komórki 3D i wypełnienie, w gabionach kosze z drutu i kamień, w płytach ażurowych sztywne prefabrykaty, a w darniowaniu roślinna okrywa. Takie porównanie pomaga uniknąć pomyłek wynikających z podobieństwa słowa "krata" w kilku rozwiązaniach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Geokrata to przestrzenna struktura komórkowa (geocell) układana na skarpach lub podłożu i wypełniana gruntem albo kruszywem. Jej celem jest stabilizacja warstwy, ograniczenie erozji oraz utrzymanie profilu skarpy nasypu, zwłaszcza przy spływie wód opadowych.
Najczęściej widać regularną siatkę komórek przypominającą "plaster miodu", rozłożoną na skarpie. Kluczową cechą jest to, że jest to konstrukcja 3D z komórkami wypełnionymi materiałem, a nie sztywne płyty ani kosze z siatki drucianej.
Komórki geokraty ograniczają przemieszczanie się wypełnienia na pochyleniu i rozpraszają obciążenia. Dzięki temu zmniejsza się ryzyko zsuwania warstwy i powstawania kolein/żłobin po spływie wody. To typowe rozwiązanie przeciwerozyjne i stabilizujące.
Geokrata to komórkowy geosyntetyk wypełniany gruntem lub kruszywem i pracujący jako warstwa stabilizująca. Gabiony to kosze z siatki drucianej wypełnione kamieniem, tworzące ciężkie elementy oporowe lub okładzinę. Różnią się materiałem, budową i sposobem pracy.
Płyty ażurowe stosuje się, gdy potrzebna jest sztywna, prefabrykowana okładzina o szybkim montażu i odporności na obciążenia oraz spływ wody, np. na skarpach rowów czy w umocnieniach technicznych. Geokrata bywa korzystniejsza, gdy ważna jest elastyczność i dopasowanie do podłoża.
Nie zawsze. Darniowanie w kratę to umocnienie biologiczne i wymaga czasu na rozwój roślinności oraz odpowiednich warunków wilgotności. Geokrata daje szybkie wzmocnienie i stabilizację wypełnienia. W praktyce dobór zależy od nachylenia skarpy, warunków wodnych i wymagań trwałości.
Częsty błąd to mylenie "kraty" z geokratą: płyty ażurowe i darniowanie też mogą tworzyć wzór kratowy. Inny błąd to wybór gabionów tylko dlatego, że widać siatkę, mimo braku koszy i kamiennego wypełnienia. Pomaga szukanie cechy 3D komórek geokraty.
Umocnienie skarpy ogranicza erozję powierzchniową, zabezpiecza przed osuwaniem się warstwy wierzchniej, poprawia trwałość profilu nasypu i ułatwia odprowadzenie wody. W robotach drogowych wpływa to na bezpieczeństwo i ogranicza koszty utrzymania poboczy oraz skarp.
Geokraty spotyka się m.in. na skarpach nasypów, stożkach przy obiektach inżynierskich, w umocnieniach przeciwerozyjnych oraz przy stabilizacji podłoża w strefach narażonych na rozmywanie. Stosuje się je także przy kształtowaniu terenów i zabezpieczaniu powierzchni po profilowaniu.
Warto uczyć się poprzez porównywanie rozwiązań: geokrata, gabiony, płyty ażurowe i umocnienia biologiczne. Pomocne jest oglądanie zdjęć realizacji i ćwiczenie rozpoznawania cech: komórki 3D, kosze z drutu, prefabrykaty, roślinność. Na egzaminie szukaj cech konstrukcyjnych, nie samych skojarzeń.
info

Statystycznie 44% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Geokrata to przestrzenna struktura komórkowa stosowana do umocnienia skarp i stożków nasypów; po wypełnieniu gruntem/kruszywem stabilizuje warstwę i ogranicza erozję."

Materiały:

  • Podręczniki i skrypty z geotechniki oraz robót ziemnych i drogowych (umocnienia skarp, geosyntetyki)
  • Katalogi techniczne producentów geosyntetyków (geokraty) – część: zastosowania i przykłady realizacji
  • Materiały szkoleniowe z kwalifikacji BUD.13 dotyczące wykonywania i zabezpieczania nasypów oraz skarp
