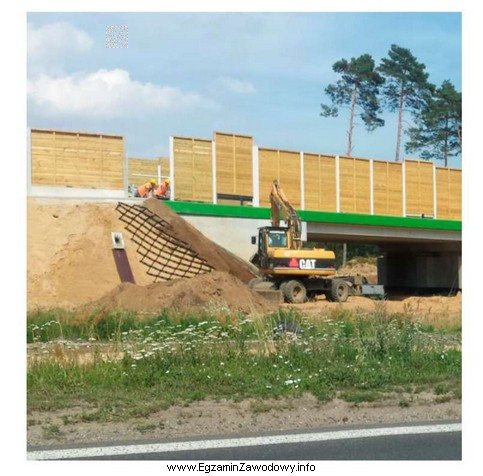

W zadaniach z zakresu robót ziemnych i drogowych często trzeba rozpoznać sposób umocnienia skarpy na podstawie rysunku. Poprawna odpowiedź "geokraty" oznacza zastosowanie geokraty (geokomórki), czyli przestrzennej struktury o układzie komórek, którą rozkłada się na skarpie, kotwi do podłoża i wypełnia materiałem (np. gruntem, humusem, kruszywem). Taki układ zwiększa stateczność warstwy przypowierzchniowej, ogranicza spływ powierzchniowy i chroni skarpę przed erozją.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "Gabionów" nie wybiera się, gdy na rysunku nie widać charakterystycznych koszy z siatki wypełnionych kamieniem. Gabiony tworzą wyraźne prostopadłościenne elementy konstrukcyjne o kamiennej fakturze.
- "Płyt ażurowych" dotyczy zwykle prefabrykowanych elementów betonowych z regularnymi otworami. Na rysunkach widać wtedy sztywne płyty i ich podziały, a nie elastyczną, komórkową strukturę zakotwioną do gruntu.
- "Darniowania w kratę" to umocnienie biologiczne: darń/roślinność w pasach lub polach, czasem z elementami pomagającymi utrzymać glebę. Na rysunku dominują wtedy cechy roślinności i układu pasów, a nie konstrukcja geosyntetyczna o wyraźnych komórkach do wypełnienia.
Wskazówka egzaminacyjna: aby odróżnić geokratę od płyty ażurowej, zwróć uwagę na "trójwymiarowość" rozwiązania. Geokrata po rozłożeniu tworzy komórki (jak plastry) do wypełnienia, natomiast płyta ażurowa jest elementem sztywnym, prefabrykowanym. Rozpoznanie na ilustracji opiera się głównie na materiałoznawstwie i geometrii elementu, a nie na samej nazwie.
