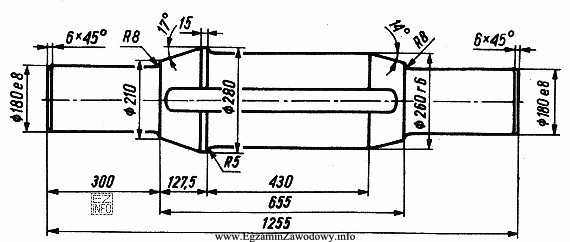

Odpowiedź "wał stopniowy z rowkiem wpustowym" jest właściwa, gdy na rysunku element ma kilka średnic (stopnie) oraz podłużny rowek wykonany wzdłuż osi elementu. Taki rowek służy do osadzenia wpustu, czyli elementu łączącego wał z piastą (np. koła pasowego lub zębatego) w celu przeniesienia momentu obrotowego.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "Sworzeń obustronnie gwintowany M6 x 450" – sworzeń z gwintem na rysunku powinien wykazywać cechy gwintu (oznaczenia, zarys, zakończenia gwintu) i zwykle nie jest elementem stopniowym typowym dla przeniesienia napędu. Dodatkowo opis M6 sugeruje małą średnicę, a rysunek elementu wałowego zwykle ma inne proporcje i funkcję.
- "Trzpień o średnicy 180 mm" – trzpień w tym ujęciu oznaczałby element o określonej średnicy (często stałej), a kluczowa cecha na rysunku to nie sama średnica, tylko stopniowanie i rowek wpustowy, wskazujące na wał współpracujący z piastą.
- "Oś z wielowypustem" – wielowypust to zestaw wielu równomiernie rozmieszczonych wypustów/rowków na obwodzie, dających charakterystyczny "ząbkowany" profil. Rowek wpustowy jest pojedynczym wybraniem, a nie wieloma wypustami. Ponadto oś (w odróżnieniu od wału) częściej pełni funkcję podparcia elementów obracających się, a nie przenoszenia momentu.
Kontekst BHP: rozpoznanie elementów napędu ma praktyczne znaczenie przy ocenie zagrożeń. Obracający się wał, szczególnie z elementami osadzenia (wpust, piasta), zwiększa ryzyko pochwycenia odzieży, rękawic lub włosów. Technik BHP powinien kojarzyć takie elementy z koniecznością stosowania osłon, procedur LOTO (odłączenie i zabezpieczenie energii) oraz bezpiecznych zasad prac konserwacyjnych.
Wskazówka egzaminacyjna: najpierw szukaj cech rozstrzygających (rowek, wielowypust, gwint), dopiero potem dopasuj nazwę elementu. To ogranicza wybór "na intuicję".
