KWALIFIKACJA DRM8 - STYCZEŃ 2017

PYTANIE NR 11.

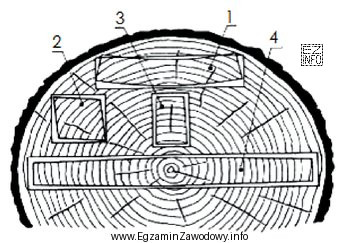

Na rysunku przedstawiono wadę materiałów tartych, paczenie się w zależności od położenia w kłodzie, spowodowaną skurczem. Cyfrą 4 oznaczono skurcz
Ilustracja przedstawia przekrój poprzeczny kłody drzewa, ukazując różne wady materiałów tartych związane z paczeniem się
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Paczenie tarcicy jest skutkiem anizotropowego skurczu drewna: w przekroju poprzecznym skurcz w kierunku stycznym i promieniowym ma różną wartość, co przy różnym układzie słojów powoduje odkształcenia. Dlatego poprawne jest wskazanie skurczu stycznego i promieniowego.

Pełne wyjaśnienie:

Drewno jest materiałem anizotropowym, czyli jego właściwości (w tym skurcz) zależą od kierunku w stosunku do budowy anatomicznej i układu słojów rocznych. Podczas obniżania wilgotności (np. w suszeniu) wymiary drewna zmieniają się nierównomiernie, co może prowadzić do wad materiałów tartych, takich jak paczenie.

W przekroju poprzecznym kłody rozróżnia się przede wszystkim dwa istotne kierunki skurczu:

  • skurcz promieniowy (wzdłuż promienia – od rdzenia ku korze),
  • skurcz styczny (po stycznej do słojów – "wzdłuż" ich przebiegu).

Paczenie zależne od położenia w kłodzie wynika z tego, że elementy wycięte z różnych stref (bliżej rdzenia lub bliżej obwodu) mają inny układ słojów w przekroju i będą się inaczej odkształcać, gdy w materiale ujawni się nierównomierność skurczu w kierunku stycznym i promieniowym. Dlatego wskazanie "styczny i promieniowy" odpowiada mechanizmowi powstawania tej wady.

Pozostałe odpowiedzi nie pasują, bo:

  • "półstyczny" nie jest typowym podstawowym kierunkiem skurczu używanym w klasycznym opisie anizotropii drewna w kontekście paczenia tarcicy,
  • "styczny" jako jedyny kierunek jest zbyt wąski – paczenie w tym ujęciu wiąże się z relacją (różnicą) skurczu w dwóch kierunkach przekroju,
  • "promieniowy równomierny" sugeruje brak zróżnicowania, a sama "równomierność" nie wyjaśnia mechanizmu powstawania paczenia zależnego od układu słojów.

W praktyce egzaminacyjnej warto zapamiętać: paczenie tarcicy najczęściej wynika z nierównomiernych zmian wymiarów w przekroju i jest silnie związane z układem słojów oraz kierunkami: stycznym i promieniowym.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Paczenie tarcicy to odkształcenie elementu (np. wygięcie lub "łódkowanie") powstające najczęściej podczas schnięcia/suszenia. Rozpoznaje się je po utracie płaskości lub prostoliniowości: deska nie przylega do płaszczyzny, ma łuk, skręt albo wybrzuszenie związane z układem słojów.
Drewno ma budowę warstwową i włóknistą, dlatego kurczy się różnie w zależności od tego, czy mierzymy zmianę wymiaru "wzdłuż słojów" (kierunek styczny), czy "od rdzenia do kory" (kierunek promieniowy). Ta kierunkowa nierównomierność powoduje naprężenia i sprzyja paczeniu.
W przekroju poprzecznym najczęściej wyróżnia się dwa podstawowe kierunki: promieniowy (od rdzenia ku korze) oraz styczny (po stycznej do słojów). Właśnie te kierunki są kluczowe przy analizie paczenia zależnego od położenia w kłodzie i układu słojów.
Elementy wycięte bliżej rdzenia i bliżej obwodu mają inny układ słojów w przekroju. Gdy podczas schnięcia ujawni się różnica skurczu w kierunku stycznym i promieniowym, deski z różnych stref mogą odkształcać się inaczej. Dlatego rozkrojowi i sortowaniu tarcicy towarzyszy ocena stabilności.
Nie. W praktyce paczenie wynika z nierównomiernych zmian wymiarów w przekroju, czyli z relacji pomiędzy skurczem w różnych kierunkach. Analiza tylko jednego kierunku (np. stycznego) bywa niewystarczająca, bo mechanizm odkształcenia jest skutkiem współdziałania kierunków i układu słojów.
Skurcz pojawia się przy spadku wilgotności drewna (w praktyce podczas sezonowania lub suszenia). Gdy drewno traci wodę, jego wymiary maleją nierównomiernie w zależności od kierunku anatomicznego. Jeśli proces przebiega niejednorodnie (np. szybciej na powierzchni), rośnie ryzyko naprężeń i paczenia.
Częsty błąd to mylenie kierunku promieniowego ze stycznym oraz wybieranie odpowiedzi "na skrót" bez powiązania z układem słojów. Inny błąd to traktowanie skurczu jako zjawiska jednokierunkowego. Warto ćwiczyć rozpoznawanie kierunków na przekroju kłody i tarcicy.
Pomaga właściwe suszenie (dobór parametrów, aby nie przesuszać powierzchni), przekładkowanie i docisk pakietów, równomierna cyrkulacja powietrza oraz selekcja materiału pod kątem układu słojów. W praktyce ważne jest też wyrównanie wilgotności przed dalszą obróbką i montażem.
Paczenie bywa szczególnie widoczne, gdy suszenie przebiega zbyt intensywnie lub nierównomiernie, a różnice wilgotności między warstwą zewnętrzną a wnętrzem są duże. Wtedy powstają naprężenia, które po rozpakowaniu lub rozkroju ujawniają się jako wygięcia, skręty lub "łódkowanie" desek.
Ćwicz rozpoznawanie wad na rysunkach i zdjęciach oraz powiązanie ich z przyczyną (wilgotność, skurcz, układ słojów, suszenie). Naucz się podstawowych pojęć: skurcz promieniowy i styczny, paczenie, słoje, rdzeń. Dobrą metodą jest rysowanie przekroju kłody i zaznaczanie kierunków.
info

Statystycznie 34% uczniów zna prawidłową odpowiedź. bardzo trudne

Specjaliści zwracają uwagę: "Paczenie tarcicy jest skutkiem anizotropowego skurczu drewna: w przekroju poprzecznym skurcz w kierunku stycznym i promieniowym ma różną wartość, co przy różnym układzie słojów powoduje odkształcenia."

Materiały:

  • Podręczniki i skrypty z technologii drewna (działy: wilgotność, skurcz/pęcznienie, wady tarcicy)
  • Atlas wad drewna i tarcicy używany w kształceniu zawodowym
  • Materiały szkolne/dydaktyczne z zakresu suszenia drewna i stabilności wymiarowej
