Węzeł ciepłowniczy wymiennikowy to układ, w którym energia z sieci ciepłowniczej jest przekazywana do instalacji wewnętrznych (np. centralnego ogrzewania i ciepłej wody użytkowej) przez wymienniki ciepła. Na schematach rozróżnia się m.in. liczbę stopni przygotowania oraz sposób połączenia obiegów (szeregowo, równolegle albo mieszanie).

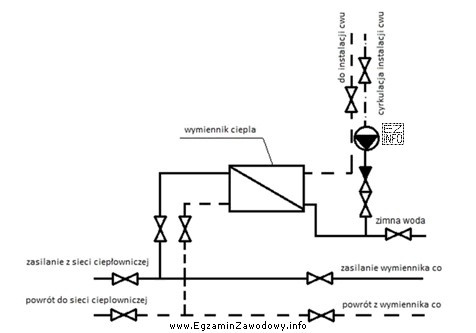

Określenie "jednostopniowy" oznacza, że przygotowanie (najczęściej chodzi o c.w.u.) odbywa się w jednym etapie – nie ma wydzielonych dwóch kolejnych stopni podgrzewu realizowanych przez osobne części układu. W praktyce na rysunku nie widać wtedy kaskady dwóch etapów podgrzewania po stronie wody użytkowej lub charakterystycznego podziału na stopień wstępny i końcowy.
Określenie "równoległy" odnosi się do sposobu podłączenia i rozdziału strumieni: obie gałęzie (np. gałąź c.o. i gałąź c.w.u. lub dwa wymienniki) są zasilane z wspólnego rozdziału i nie są "przepuszczane" jeden po drugim. W układzie szeregowym medium przepływa kolejno przez elementy (co na schemacie przypomina kaskadę), natomiast w równoległym strumień dzieli się na gałęzie.
Dlatego odpowiedź "jednostopniowy równoległy" pasuje do węzła, na którym widać pojedyncze stopniowanie oraz równoległe zasilanie gałęzi/wymienników.
- Odpowiedź "dwustopniowy szeregowo-równoległy" sugeruje obecność dwóch stopni (dwa etapy przygotowania) oraz układ mieszany, czyli częściowo kaskadowy, częściowo rozdzielony. Jeśli na schemacie nie ma wyraźnych dwóch stopni, ta interpretacja jest błędna.
- Odpowiedź "jednostopniowy szeregowy" byłaby właściwa, gdyby na rysunku widać było układ kaskadowy (przepływ kolejno przez elementy) mimo jednego stopnia przygotowania. Przy połączeniu równoległym taki opis nie pasuje.
- Odpowiedź "dwustopniowy szeregowo-szeregowy" oznacza układ najbardziej "kaskadowy" (zarówno stopniowanie, jak i połączenia w szeregu). Brak cech dwustopniowości lub brak kaskady dyskwalifikuje tę opcję.
Wskazówka egzaminacyjna: analizując rysunek, najpierw ustal liczbę etapów przygotowania (czy są dwa stopnie), a dopiero potem oceń czy przepływy się rozdzielają (równolegle), czy przechodzą kolejno przez elementy (szeregowo).
