KWALIFIKACJA BUD1 - STYCZEŃ 2020

PYTANIE NR 24.
Na rysunku przedstawiono wiązanie zbrojenia wykonywane za pomocą

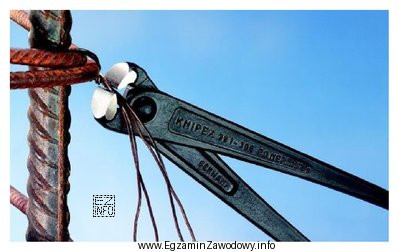

Ilustracja przedstawia proces wiązania zbrojenia przy użyciu cęgów zbrojarskich, co jest kluczowym elementem w zawodzie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wiązanie zbrojenia drutem wykonuje się najczęściej ręcznie przez skręcanie końców drutu. Do takiej czynności typowo używa się cęgów zbrojarskich, które umożliwiają chwyt, dociągnięcie i skręt drutu. Pozostałe odpowiedzi dotyczą innych rozwiązań lub nazw mylonych z cęgami.

Pełne wyjaśnienie:

Wiązanie zbrojenia polega na połączeniu prętów (np. prętów głównych i strzemion) drutem wiązałkowym tak, aby w czasie montażu i betonowania zachować kształt oraz położenie szkieletu zbrojeniowego. W praktyce budowlanej bardzo często wykonuje się je metodą ręczną: drut obejmuje pręty, a następnie jego końce są dociągane i skręcane.

Odpowiedź "cęgów zbrojarskich" jest właściwa, ponieważ cęgi służą do chwytania i skręcania drutu oraz do dociągnięcia wiązania. Pozwalają też na szybkie wykonywanie powtarzalnych skrętów bez używania zasilania czy specjalnych mechanizmów, co jest typowe na wielu stanowiskach zbrojarskich.

  • "klucza zbrojarskiego" – nazwa bywa używana potocznie dla narzędzi do wiązania, ale nie jest to to samo co cęgi. Jeśli na rysunku widać charakterystyczny efekt pracy cęgów (chwyt i skręt realizowany szczękami), wybór "klucza" jest błędem wynikającym z mylenia nazw.
  • "klucza samoskrętnego" – odnosi się do narzędzi, które skręcają drut przez mechanizm (często hak i prowadnica). Taki skręt ma zwykle inny "ślad" i sposób wykonania niż przy użyciu cęgów, dlatego nie pasuje do wiązania przedstawianego jako typowo wykonywane cęgami.
  • "wiązarki automatycznej" – to urządzenie mechaniczne, które wykonuje wiązanie szybko, ale efekt i kontekst użycia różnią się od ręcznego wiązania. W pytaniach egzaminacyjnych zwykle odróżnia się narzędzia ręczne od urządzeń automatycznych; jeśli rysunek przedstawia klasyczne wiązanie ręczne, "wiązarka automatyczna" jest nieadekwatna.

Wskazówka egzaminacyjna: ucz się rozpoznawania narzędzi po funkcji (chwyt i skręt drutu, dociąganie wiązania) oraz po typowym zastosowaniu na budowie. Wtedy nawet przy podobnych nazwach odpowiedzi łatwiej wybrać poprawną.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Cęgi zbrojarskie to ręczne narzędzie używane przy zbrojeniu do chwytania, dociągania i skręcania drutu wiązałkowego podczas łączenia prętów. Ułatwiają szybkie wykonanie powtarzalnych wiązań bez zasilania i bez skomplikowanych mechanizmów.
Zwykle wskazuje na to klasyczny skręt drutu powstały przez ręczne dociągnięcie i skręcanie szczękami cęgów. Na schematach/rysunkach egzaminacyjnych takie wiązanie wygląda jak prosty, ręczny splot, bez cech charakterystycznych dla mechanicznych haków czy opasek z wiązarek.
Ręczne wiązanie jest tanie, uniwersalne i możliwe w miejscach o utrudnionym dostępie. Nie wymaga zasilania ani drogiego sprzętu, a przy małych i średnich zakresach robót bywa najszybszym rozwiązaniem. Pozwala też łatwo korygować ustawienie prętów w trakcie montażu.
Cęgi działają przez chwyt i skręt wykonywany ręką zbrojarza (kontrola siły i docisku). Klucz samoskrętny zwykle wykorzystuje mechanizm z hakiem, który skręca drut ruchem posuwisto-zwrotnym. Różni się ergonomią, szybkością i "charakterem" skrętu drutu.
Nie zawsze. Wiązarka automatyczna przyspiesza pracę przy dużej liczbie powtarzalnych wiązań, ale wymaga dostępu do urządzenia, materiałów eksploatacyjnych i miejsca na operowanie. W ciasnym zbrojeniu, przy poprawkach lub małym zakresie robót narzędzia ręczne mogą być praktyczniejsze.
Częste są pomyłki wynikające z podobnych nazw (cęgi/klucz), wybór "nowocześniejszej" opcji bez analizy rysunku oraz ignorowanie tego, czy wiązanie ma cechy ręcznego skrętu. Pomaga uczenie się po funkcji narzędzia i typowych zastosowaniach na budowie.
W gęstym zbrojeniu liczy się dostęp. Często lepiej sprawdzają się narzędzia ręczne, którymi można chwycić drut w ograniczonej przestrzeni i wykonać kontrolowany skręt. Przy doborze zwróć uwagę na możliwość manewru dłonią, długość narzędzia i bezpieczeństwo pracy.
Stosuje się go wtedy, gdy zależy na szybszym i bardziej powtarzalnym skręcaniu drutu niż przy samych cęgach, a jednocześnie warunki na budowie pozwalają na swobodne operowanie narzędziem. Nadal jest to metoda ręczna, ale z mechanizmem ułatwiającym skręt.
Poprawne wiązanie stabilizuje pręty i nie pozwala im przemieszczać się podczas transportu koszy zbrojeniowych i podczas betonowania. Drut powinien być dociągnięty i skręcony tak, aby nie był luźny, ale też nie uszkadzał prętów ani nie powodował niebezpiecznych, ostrych końcówek.
Ucz się nazw narzędzi razem z ich funkcją i typowym efektem pracy (jak wygląda skręt drutu po danym narzędziu). Pomaga praktyka na stanowisku, oglądanie zdjęć/rysunków różnych wiązań oraz krótkie notatki porównawcze: do czego służy cęgi, do czego klucz, a do czego wiązarka.
info

Statystycznie 62% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "Wiązanie zbrojenia drutem wykonuje się najczęściej ręcznie przez skręcanie końców drutu."

Materiały:

  • Instrukcje BHP i stanowiskowe dotyczące prac zbrojarskich (materiały szkolne)
  • Podręczniki/poradniki do robót zbrojarskich omawiające narzędzia i rodzaje wiązań
  • Materiały producentów narzędzi zbrojarskich: karty katalogowe cęgów i kluczy do wiązania
