Wyjaśnienie poprawnej odpowiedzi:

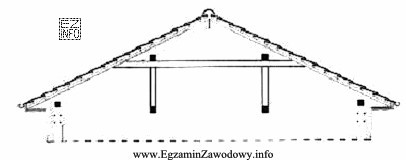

Na przedstawionym rysunku widoczna jest konstrukcja wiązara drewnianego, który składa się z płatwi (poziomych elementów na górze i dole konstrukcji) oraz kleszczy (pionowych elementów łączących płatwie). Charakterystyczne dla tego typu konstrukcji jest to, że kleszcze przenoszą obciążenia z płatwi górnej na płatwę dolną, a stąd na podpory. Brak jest tu elementów typowych dla konstrukcji krokwiowej (krokwi), jętkowo-stolcowej (jętek i stolców) oraz jętkowej (jętek bez stolców).
