Podczas pomiaru rezystancji multimetr działa jak omomierz: do badanego elementu przykłada własne, niewielkie napięcie pomiarowe i na tej podstawie wyznacza opór. Z tego powodu przewody należy wpiąć w zacisk wspólny (zwykle czarny przewód) oraz w zacisk opisany dla V/Ω (zwykle czerwony przewód). W typowych multimetrch to właśnie ten zacisk obsługuje pomiary napięcia oraz rezystancji, a także często test ciągłości i test diody.

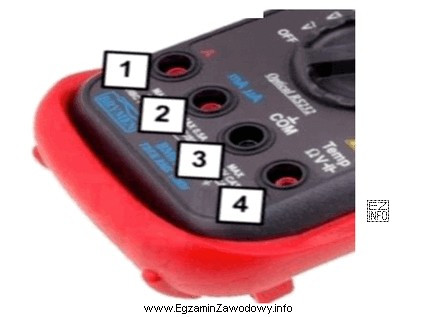

Odpowiedź "3 i 4" jest poprawna, ponieważ odpowiada parze zacisków używanej do pomiaru rezystancji: wspólny + V/Ω. To podstawowa zasada eksploatacji miernika i jeden z najczęstszych elementów sprawdzanych na egzaminach praktycznych.
- Odpowiedź "1 i 4" jest błędna, jeżeli jeden z tych zacisków jest gniazdem prądowym. Gniazda prądowe są przeznaczone do włączania multimetru szeregowo w obwód i mają inną drogę pomiarową (zwykle przez bocznik i bezpiecznik). W trybie Ω takie wpięcie jest niewłaściwe.
- Odpowiedź "2 i 3" jest błędna, gdy nie obejmuje zacisku wspólnego albo obejmuje dwa zaciski funkcyjne bez wspólnego. Multimetr potrzebuje punktu odniesienia (wspólnego), inaczej połączenie przewodów nie odpowiada standardowej konfiguracji pomiarowej.
- Odpowiedź "1 i 2" jest błędna z analogicznych powodów: para zacisków niewłaściwa dla trybu Ω (np. prąd + prąd albo brak zacisku wspólnego) nie realizuje prawidłowego toru pomiaru rezystancji.
Wskazówka praktyczna: przed pomiarem rezystancji odłącz zasilanie badanego układu i rozładuj kondensatory. Pomiar Ω w zasilonym obwodzie bywa niewiarygodny i może uszkodzić miernik lub elementy układu. Na egzaminie zawsze sprawdzaj dwie rzeczy: (1) wpięcie przewodów w gniazda, (2) ustawienie pokrętła na Ω/ciągłość.
