KWALIFIKACJA BUD2 + BUD8 + BUD12 - STYCZEŃ 2020



PYTANIE NR 12.

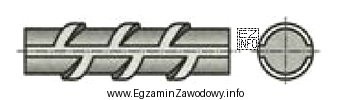

Na rysunku przedstawiono widok pręta zbrojeniowego ze stali klasy
Ilustracja przedstawia pręt zbrojeniowy ze stali, który jest używany w konstrukcjach budowlanych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Użebrowanie na rysunku ma dwa ciągłe żebra podłużne, a żebra poprzeczne są skośne i nachylone w tym samym kierunku (układ równoległy jednoskośny).
To cecha charakterystyczna prętów żebrowanych ze stali klasy A-II, odróżniająca je od użebrowania dwuskośnego "jodełka" (A-III/A-IIIN) i od prętów gładkich (A-I).

Pełne wyjaśnienie:

Rozpoznanie klasy stali zbrojeniowej na podstawie rysunku pręta polega na identyfikacji wzoru użebrowania. W przypadku klasy A-II pręt jest żebrowany, ma dwa ciągłe żebra podłużne, a między nimi występują żebra poprzeczne skośne.

Najważniejsza cecha rozróżniająca: żebra poprzeczne są nachylone w jednym kierunku, czyli tworzą układ jednoskośny równoległy (na widoku bocznym widać, że żebra powyżej i poniżej osi pręta "idą" tak samo). Taki wzór odpowiada oznaczeniu A-II.

Dlaczego pozostałe odpowiedzi nie pasują?

  • A-I dotyczy prętów gładkich, bez użebrowania (nie zobaczysz skośnych żeber poprzecznych).
  • A-III wiąże się z prętami żebrowanymi o użebrowaniu dwuskośnym – typowo w formie "jodełki", gdzie żebra są nachylone w przeciwnych kierunkach po obu stronach.
  • A-IIIN również ma użebrowanie dwuskośne (często spotykane w praktyce i w zapisach dokumentacji), więc przy układzie jednoskośnym nie jest właściwym rozpoznaniem.

Wskazówka egzaminacyjna: zawsze sprawdź, czy żebra poprzeczne są "jednokierunkowe" (A-II) czy "jodełkowe/dwukierunkowe" (A-III/A-IIIN). To minimalizuje typową pomyłkę przy szybkiej ocenie rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza klasa stali zbrojeniowej A-II?
Klasa A-II oznacza pręty żebrowane o charakterystycznym użebrowaniu jednoskośnym: żebra poprzeczne są nachylone w tym samym kierunku (układ równoległy). W praktyce zbrojarskiej rozpoznaje się ją głównie po wzorze żeber na pręcie, a nie po samym kolorze czy "wyglądzie" stali.
Jak rozpoznać na rysunku pręt A-II po użebrowaniu?
Szukaj dwóch ciągłych żeber podłużnych oraz skośnych żeber poprzecznych, które są równoległe (nachylone w jednym kierunku). Jeśli widzisz "jodełkę", czyli skośne żebra w dwóch przeciwnych kierunkach, to nie jest A-II, tylko klasa z użebrowaniem dwuskośnym.
Jaka jest różnica między A-II a A-III w wyglądzie pręta?
Różnica dotyczy wzoru żeber: w A-II żebra poprzeczne są nachylone jednokierunkowo (układ jednoskośny równoległy). W A-III typowe jest użebrowanie dwuskośne ("jodełka"), gdzie żebra po obu stronach są nachylone w przeciwnych kierunkach.
Dlaczego na budowie myli się A-II z A-III lub A-IIIN?
Bo wszystkie te pręty są żebrowane, więc na pierwszy rzut oka wydają się podobne. Pomyłka wynika z oceny "na szybko" bez sprawdzenia kierunku żeber poprzecznych. Na egzaminie i w praktyce warto zawsze porównać: jeden kierunek (A-II) vs dwa kierunki (A-III/A-IIIN).
Czy klasy A-I, A-II, A-III i A-IIIN są nadal spotykane w Polsce?
Tak, w praktyce zawodowej i w materiałach dydaktycznych można spotkać równoległe użycie tradycyjnych klas (A-I, A-II, A-III, A-IIIN) oraz klasyfikacji Eurokodu (A, B, C). Na egzaminach zawodowych zbrojarzy często sprawdza się umiejętność rozpoznania klasy po użebrowaniu.
Czy pręt A-I jest gładki czy żebrowany?
W tradycyjnej klasyfikacji pręt klasy A-I jest gładki, czyli nie ma żeber poprzecznych i podłużnych jak pręty żebrowane. Jeśli na rysunku widzisz wyraźne żebra (zwłaszcza skośne), to taka odpowiedź jak A-I zwykle nie pasuje do przedstawionego pręta.
Co to jest użebrowanie "jodełka" na pręcie zbrojeniowym?
"Jodełka" to potoczna nazwa użebrowania dwuskośnego, w którym żebra poprzeczne są nachylone w dwóch przeciwnych kierunkach, tworząc wzór przypominający gałązki. Taki wzór jest typowy dla klas żebrowanych innych niż A-II (gdzie jest układ jednoskośny równoległy).
Jakie elementy rysunku pręta zbrojeniowego są kluczowe na egzaminie?
Najczęściej oceniasz: liczbę i układ żeber podłużnych, kierunek żeber poprzecznych oraz to, czy użebrowanie jest jednoskośne czy dwuskośne. Pomocny bywa też przekrój poprzeczny, bo pokazuje wypustki odpowiadające żebrom podłużnym.
Kiedy stosuje się stal A-II w konstrukcjach żelbetowych?
Stal A-II to stal żebrowana stosowana w elementach nośnych zbrojenia, gdy wymagane jest dobre zespolenie betonu z prętem dzięki użebrowaniu. W praktyce zbrojarza ważniejsze od "kiedy" bywa poprawne rozpoznanie i zgodność z dokumentacją przy kompletowaniu i montażu zbrojenia.
Jakie są najczęstsze błędy przy rozpoznawaniu klasy stali z rysunku?
Najczęstsze błędy to: pomylenie jednoskośnego układu żeber (A-II) z dwuskośną "jodełką" (A-III/A-IIIN), nieuwzględnienie przekroju poprzecznego oraz wybór odpowiedzi "na pamięć" zamiast analizy kierunku żeber. Warto szukać jednej cechy rozstrzygającej.
info

To pytanie poprawnie rozwiązuje 45% zdających egzamin. trudne

Źródła:

  • PN-B-03264:2002 Beton. Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie (klasyfikacja stali zbrojeniowej A-0, A-I, A-II, A-III, A-IIIN) – dokument normowy
  • PN-EN 1992-1-1:2008 Eurokod 2: Projektowanie konstrukcji z betonu. Część 1-1: Reguły ogólne i reguły dla budynków (klasy stali wg ciągliwości A, B, C) – dokument normowy

Materiały:

  • PN-B-03264:2002 – zasady/oznaczenia dotyczące tradycyjnych klas stali zbrojeniowej (A-0, A-I, A-II, A-III, A-IIIN)
  • PN-EN 1992-1-1:2008 (Eurokod 2) – ogólne podejście do zbrojenia i klasyfikacji stali wg ciągliwości
  • Podręczniki i skrypty do kwalifikacji BUD.1 z rozdziałem o rozpoznawaniu stali po użebrowaniu
