Poprawna odpowiedź: "jętkową".

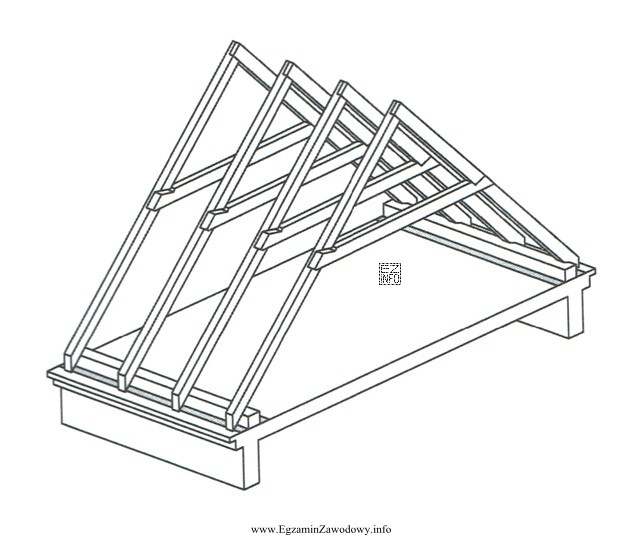

Więźba jętkowa to odmiana więźby krokwiowej, w której dodano jętkę – poziomą belkę łączącą dwie przeciwległe krokwie jednej pary. Jej zadaniem jest ograniczenie ugięć krokwi, usztywnienie układu oraz zmniejszenie rozporu. Na rysunku taki typ rozpoznaje się właśnie po widocznym elemencie spinającym krokwie w poprzek.
Dlaczego pozostałe odpowiedzi są błędne?
- "krokwiową" wybiera się wtedy, gdy konstrukcja opiera się na samych krokwiach (z ewentualnym językiem/innymi detalami), ale bez charakterystycznej jętki łączącej parę krokwi. Jeśli na schemacie widać wyraźny łącznik poziomy między krokwiami, nie jest to czysta więźba krokwiowa.
- "jętkowo-stolcową" sugeruje układ z jętką, ale także z elementami stolca (np. słupami podpierającymi płatwie/elementy pośrednie). Do takiego rozpoznania potrzebne byłyby wyraźne podpory (słupy) i powiązania typowe dla stolca.
- "płatwiowo-kleszczową" rozpoznaje się po płatwiach (podłużnych belkach wzdłuż dachu) oraz kleszczach (elementach obejmujących słupy/układ w celu usztywnienia). Jeśli główną cechą rysunku jest jętka łącząca krokwie, a nie system płatwi i kleszczy, ta odpowiedź nie pasuje.
Wskazówka egzaminacyjna: najpierw nazwij elementy na schemacie (krokiew, jętka, płatew, słup/stolec, kleszcze), a dopiero potem dopasuj typ więźby. To ogranicza ryzyko pomyłki wynikającej z podobieństwa nazw.
