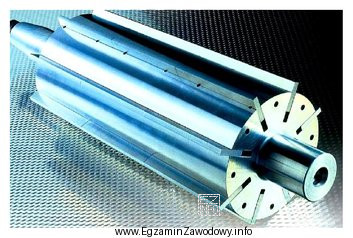

W sprężarce wielołopatkowej (łopatkowej) elementem charakterystycznym jest wirnik z promieniowymi rowkami, w których przemieszczają się łopatki (wysuwane zwykle siłą odśrodkową i/lub wspomagane sprężynami). Obrót wirnika powoduje zmianę objętości komór między łopatkami a korpusem, co realizuje zasysanie i sprężanie czynnika.
Dlatego odpowiedź "wielołopatkowej" pasuje do sytuacji, gdy na rysunku widoczny jest wirnik przystosowany do pracy z wieloma łopatkami oraz typowa geometria współpracy z pierścieniem/korpusem.
Dlaczego pozostałe odpowiedzi nie pasują:
- "śrubowej" – sprężarka śrubowa ma dwa współpracujące rotory o profilu śrubowym (męski i żeński). Ich kształt to wyraźne "śruby", a nie wirnik z rowkami pod łopatki.
- "spiralnej" – sprężarka spiralna (scroll) wykorzystuje dwa zwoje (spirale): jeden nieruchomy i jeden wykonujący ruch orbitalny. Charakterystyczne są elementy spiralne, a nie wirnik łopatkowy.
- "wielotłoczkowej" – w sprężarkach tłokowych podstawowymi elementami roboczymi są tłoki, cylindry, korbowód i wał. Nie identyfikuje się ich przez "wirnik z łopatkami", bo mechanizm sprężania jest zupełnie inny.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi wypisz w myślach 1–2 cechy rozpoznawcze każdej konstrukcji (łopatki/rowki, śruby, spirale, tłoki). Następnie dopasuj je do tego, co faktycznie widać na rysunku – to ogranicza zgadywanie na podstawie samej nazwy.
