KWALIFIKACJA GIW2 - CZERWIEC 2014

PYTANIE NR 29.

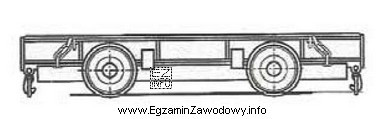

Na rysunku przedstawiono wóz specjalny do transportu
Ilustracja przedstawia rysunek techniczny wozu specjalnego przeznaczonego do transportu sekcji obudów zmechanizowanych, co
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wóz specjalny do transportu sekcji obudów zmechanizowanych ma platformę i elementy mocujące dostosowane do dużej masy oraz gabarytów sekcji ścianowej. Pozostałe opcje dotyczą ładunków wymagających innych zabezpieczeń i zwykle innych typów wozów (dłużyca, materiały wybuchowe, butle).

Pełne wyjaśnienie:

Wóz specjalny przeznaczony do transportu sekcji obudów zmechanizowanych jest projektowany pod bardzo ciężkie i masywne elementy wyposażenia ściany. Sekcje obudowy mają duże gabaryty, znaczną masę oraz wymagają stabilnego ułożenia i pewnego unieruchomienia podczas jazdy w wyrobisku. Dlatego typowy wóz do sekcji ma konstrukcję (platformę, łoże, podpory, zaczepy) umożliwiającą bezpieczne przenoszenie takiego ładunku bez jego przemieszczeń.

Odpowiedź "sekcji obudów zmechanizowanych" jest poprawna, bo właśnie dla takich elementów stosuje się dedykowane wozy specjalne w rejonie ściany oraz przy przezbrajaniu i relokacji wyposażenia. Jest to ładunek, którego nie przewozi się przypadkowymi wozami, ponieważ łatwo o utratę stateczności lub uszkodzenie elementów.

Pozostałe propozycje są nietrafne z powodów praktycznych:

  • "długich materiałów" (dłużyca) wymaga zwykle rozwiązań pozwalających na podparcie i prowadzenie długiego, smukłego ładunku (inne punkty podparcia i zabezpieczenia przed ugięciem).
  • "górniczych środków strzałowych" transportuje się w sposób szczególnie kontrolowany i zabezpieczony, często w specjalnych pojemnikach/skrzyńkach lub środkach transportu przewidzianych do ładunków niebezpiecznych; nie jest to typowy "wóz do sekcji".
  • "butli z gazem" nie przewozi się na platformie przypominającej wóz do ciężkich elementów ścianowych, bo butle wymagają stabilizacji w pozycji określonej instrukcjami i ochrony przed uderzeniami.

Na egzaminie warto zapamiętać zasadę: jeśli ładunek jest elementem ścianowym o dużej masie (sekcja obudowy), to w praktyce dobiera się środek transportu zaprojektowany typowo pod ten ładunek, a nie uniwersalny wóz do materiałów.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Sekcja obudowy zmechanizowanej to podstawowy segment obudowy ścianowej, który podtrzymuje strop i współpracuje z kompleksem ścianowym. Jest elementem ciężkim i gabarytowym, zwykle przemieszczanym i ustawianym z użyciem dedykowanego sprzętu transportowego.
Najczęściej po masywnej konstrukcji platformy oraz elementach unieruchamiających ładunek: łożach, podporach, uchwytach lub punktach mocowania dostosowanych do dużego ciężaru. Taki wóz wygląda "ciężej" niż wózki materiałowe i jest przewidziany do krótkich, ale bardzo ciężkich elementów.
Sekcje obudów mają dużą masę, szerokość i wysokość, a ich transport w ciasnych wyrobiskach wymaga stabilności oraz odpowiedniego mocowania. Wóz specjalny ogranicza ryzyko zsunięcia, przewrócenia lub uszkodzenia sekcji oraz poprawia bezpieczeństwo ludzi i infrastruktury.
Zwykle nie. Dłużyca ma inną charakterystykę: jest długa i smukła, więc kluczowe są odpowiednie punkty podparcia na długości i zabezpieczenie przed ugięciem lub zahaczeniem o ocios. Wóz do sekcji jest optymalizowany pod ciężar i gabaryt "bryłowy", a nie pod długość ładunku.
Najczęściej: wybór odpowiedzi na podstawie ogólnego skojarzenia "wóz = transport czegokolwiek", mylenie transportu ciężkich elementów z transportem dłużycy oraz kierowanie się "ładunkami niebezpiecznymi" (np. środki strzałowe) mimo braku cech konstrukcyjnych wskazujących na taki transport.
Najczęściej podczas montażu i uruchamiania ściany, przy przezbrojeniach (zmianie konfiguracji), relokacji kompleksu ścianowego oraz przy wymianie uszkodzonych elementów. Wtedy logistyka transportu sekcji jest kluczowa dla ciągłości wydobycia i bezpieczeństwa.
To przede wszystkim ryzyko utraty stateczności ładunku, kolizji z obudową wyrobiska, przygniecenia pracownika, a także uszkodzeń infrastruktury (tory, spąg, ociosy). Dlatego stosuje się dedykowane środki transportu, właściwe mocowania i procedury organizacji ruchu.
Co do zasady transport butli wymaga ich stabilizacji w sposób zgodny z instrukcjami bezpieczeństwa (ochrona zaworu, unieruchomienie przed przewróceniem, ograniczenie uderzeń). Wóz do sekcji nie jest typowo przystosowany do takiego ładunku, więc dobiera się inne rozwiązania transportowe.
Środki strzałowe traktuje się jako ładunek szczególnie wrażliwy i regulowany procedurami bezpieczeństwa. W praktyce wymaga to odpowiednich opakowań, zabezpieczeń, ograniczeń w sposobie przewozu i nadzoru. Nie identyfikuje się ich transportu po typowym wozie do sekcji obudów.
Skuteczne jest łączenie zdjęć/rysunków z funkcją: do każdego typu wozu dopisz "co wozi" i "jak jest zabezpieczony ładunek". Pomaga też porównywanie podobnych środków transportu (sekcje vs dłużyca) oraz ćwiczenie pytań obrazkowych, bo na egzaminie liczą się cechy konstrukcyjne.
info

Statystycznie 49% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Wóz specjalny do transportu sekcji obudów zmechanizowanych ma platformę i elementy mocujące dostosowane do dużej masy oraz gabarytów sekcji ścianowej."

Materiały:

  • Nie posiadam tej informacji
  • Materiały dydaktyczne szkoły/CKZ dotyczące transportu podziemnego w górnictwie
  • Instrukcje stanowiskowe i zakładowe dla transportu elementów obudów zmechanizowanych (jeśli dostępne uczniowi)
