KWALIFIKACJA INF1 + INF2 + INF8 - CZERWIEC 2009



PYTANIE NR 4.

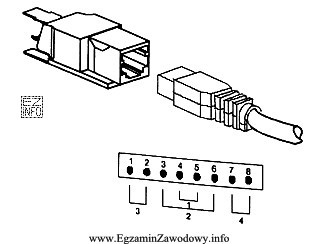

Na rysunku przedstawiono wtyczkę i gniazdo
Ilustracja przedstawia wtyczkę i gniazdo typu RJ-45, które są powszechnie używane w sieciach komputerowych do połączeń
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącze RJ-45 (w praktyce: 8P8C) rozpoznaje się po ośmiu stykach/pinach ułożonych w jednym rzędzie i typowej wtyczce/gnieździe do Ethernetu.
RJ-11 i RJ-12 mają z reguły 6 pozycji, więc nie pasują do rysunku z numeracją 1–8.

Pełne wyjaśnienie:

Rozpoznanie typu złącza modularnego najłatwiej wykonać po liczbie pozycji i styków (czyli ile "pinów" widać w rzędzie). W przedstawionym zestawie wtyczka–gniazdo ma 8 styków ponumerowanych 1–8, co odpowiada złączu 8P8C, powszechnie nazywanemu w branży RJ-45.

Takie złącze jest standardowo spotykane w torach transmisyjnych Ethernet i w okablowaniu strukturalnym. W praktyce instalacyjnej monterzy kojarzą je z zakończeniami przewodów skrętkowych (UTP/FTP) oraz osprzętem sieciowym, gdzie istotna jest poprawna kolejność żył według schematów T568A lub T568B.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • RJ-11 jest złączem o mniejszej liczbie pozycji (typowo 6 pozycji, często wykorzystywane 2 lub 4 przewody) i jest charakterystyczne dla telefonii analogowej. Wizualnie bywa mylone, bo także jest modularne, ale jest wyraźnie węższe i nie ma 8 styków.
  • RJ-12 również należy do rodziny 6-pozycyjnych złączy telefonicznych (zwykle używa wszystkich 6 przewodów). Skoro na rysunku występuje numeracja 1–8, nie może to być RJ-12.
  • RJ-8 nie jest typowym oznaczeniem stosowanym dla powszechnego osprzętu w sieciach abonenckich/Ethernet w tym kontekście; na egzaminie zawodowym rozpoznanie dla 8 styków w złączu sieciowym prowadzi do RJ-45/8P8C.

Wskazówka egzaminacyjna: gdy masz rysunek złącza, najpierw policz styki, dopiero potem wybieraj nazwę. To szybciej i zmniejsza ryzyko pomyłki wynikającej z podobnego kształtu obudowy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze RJ-45 i gdzie się je stosuje?

RJ-45 to potoczna nazwa złącza modularnego 8P8C używanego głównie w sieciach Ethernet.

Stosuje się je w okablowaniu strukturalnym budynków oraz do podłączania komputerów, switchy, routerów, kamer IP i telefonów VoIP.

Jak rozpoznać RJ-45 na rysunku lub w rzeczywistości?

Najpewniejsza cecha to 8 styków/pinów ułożonych w jednym rzędzie (numeracja 1–8).

Dodatkowo RJ-45 jest szersze niż złącza telefoniczne i ma charakterystyczne wycięcie/zatrzask wtyczki modularnej.

Dlaczego RJ-11 jest często mylone z RJ-45?

Oba złącza są modularne i na pierwszy rzut oka mają podobny kształt obudowy.

Uczniowie kierują się podobieństwem zamiast policzyć styki. RJ-11 jest węższe i ma 6 pozycji (często obsadzone 2 lub 4 przewodami), a nie 8.

Co oznacza zapis 8P8C w kontekście RJ-45?

8P8C opisuje budowę: 8 pozycji (miejsc na piny) i 8 styków (kontaktów elektrycznych).

To technicznie precyzyjne określenie złącza, które w praktyce instalacyjnej bardzo często nazywa się RJ-45.

Jakie są podstawowe różnice między RJ-11 a RJ-12?

Oba złącza są 6-pozycyjne i typowe dla telefonii, ale różnią się typowym wykorzystaniem żył.

RJ-11 zwykle używa 2 lub 4 przewodów, a RJ-12 wykorzystuje komplet 6 przewodów. Żadne z nich nie ma 8 styków jak RJ-45/8P8C.

Kiedy w instalacjach używa się standardów T568A i T568B?

T568A i T568B określają kolejność żył (par) na pinach we wtyku/gnieździe 8P8C (RJ-45) w okablowaniu strukturalnym.

Stosuje się je podczas zarabiania kabli skrętkowych oraz przy terminacji w gniazdach, aby zapewnić zgodność i poprawną transmisję.

Jakie błędy montażowe przy RJ-45 pojawiają się najczęściej?

Najczęstsze to pomylenie kolejności żył (brak zgodności z T568A/T568B), niedociśnięcie przewodów w stykach oraz zbyt słabe zaciśnięcie wtyku zaciskarką.

Skutkiem mogą być przerwy, błędy transmisji lub brak łącza.

Czy Fast Ethernet i Gigabit Ethernet używają wszystkich żył w RJ-45?

W praktyce spotyka się sytuację, że 100 Mb/s działa na mniejszej liczbie aktywnych żył, co bywa źródłem błędnych założeń.

Dla wyższych przepływności (np. 1 Gb/s) standardowo wymagana jest poprawna praca wszystkich par i prawidłowe zakończenia na 8 pinach.

Jakie narzędzia są potrzebne do zarabiania wtyków RJ-45?

Podstawą jest zaciskarka do wtyków modularnych oraz narzędzia do przygotowania przewodu: ściągacz izolacji/nożyk i ewentualnie tester okablowania.

Ważne jest też dobranie wtyku do typu przewodu (np. drut/linka) i kategorii kabla.

Jak odpowiadać na pytania egzaminacyjne o złącza RJ na rysunku?

Zastosuj prostą procedurę: policz styki, porównaj liczbę pozycji (6 vs 8), a dopiero potem wybierz nazwę złącza.

Jeśli widzisz numerację 1–8 lub osiem punktów stykowych, w praktyce egzaminacyjnej prowadzi to do RJ-45/8P8C.

info

Około 64% zdających odpowiada poprawnie na to pytanie. średnie

Źródła:

  • TIA/EIA-568-A Commercial Building Telecommunications Cabling Standard (w kontekście: standard okablowania strukturalnego i przypisania par w złączach modularnych) – dokument normatywny przywołany w opisie kontekstowym
  • TIA/EIA-568-B Commercial Building Telecommunications Cabling Standard (w kontekście: warianty T568A/T568B oraz zastosowanie RJ-45/8P8C w Ethernet) – dokument normatywny przywołany w opisie kontekstowym

Materiały:

  • Karty katalogowe producentów osprzętu RJ-45/RJ-11 (rysunki z wymiarami i liczbą styków)
  • Materiały szkoleniowe o okablowaniu strukturalnym i zakończeniach przewodów skrętkowych
  • Instrukcje użycia zaciskarki oraz schematy par i pinów dla T568A/T568B
