PYTANIE NR 8.

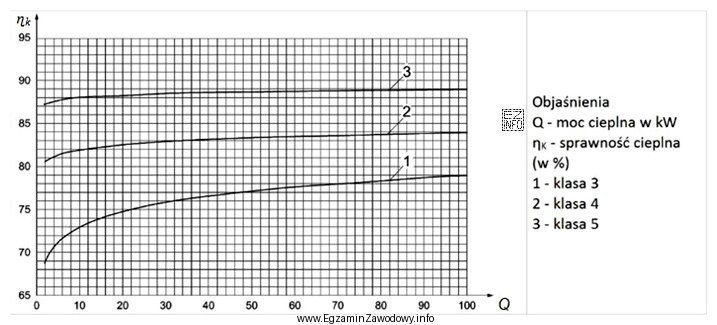

Na rysunku przedstawiono zależność sprawności kotłów od mocy cieplnej. Ile wynosi sprawność kotła 4 klasy dla mocy cieplnej wynoszącej 30 kW?
Ilustracja przedstawia wykres zależności sprawności cieplnej kotłów od mocy cieplnej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby wyznaczyć sprawność, należy na osi mocy cieplnej odnaleźć 30 kW, poprowadzić linię do krzywej odpowiadającej kotłowi 4 klasy, a następnie z osi sprawności odczytać wartość w punkcie przecięcia. Z wykresu otrzymuje się 83%.

Pełne wyjaśnienie:

W zadaniach z wykresem kluczowe jest poprawne przypisanie wielkości do osi oraz właściwy wybór krzywej (serii danych). Tutaj oś pozioma przedstawia moc cieplną w kW, a oś pionowa sprawność kotła w %.

Krok po kroku:

  • Odszukaj na osi X wartość 30 kW.
  • Poprowadź pomocniczo linię pionową (lub wykonaj odczyt "w górę") aż do przecięcia z krzywą oznaczoną jako kocioł 4 klasy.
  • Z punktu przecięcia wykonaj odczyt na osi Y (w lewo/prawo zgodnie ze skalą) i zanotuj sprawność.

Dla mocy 30 kW wykres wskazuje 83%. Pozostałe wartości są typowymi rozpraszaczami: mogą odpowiadać innym klasom kotłów, innym zakresom mocy lub wynikać z błędnego odczytu skali (np. przesunięcie o jedną działkę) albo z pomylenia krzywej w legendzie.

Najczęstsze pułapki na egzaminie to: odczyt z niewłaściwej krzywej (inna klasa), nieuwzględnienie podziałki osi oraz "zaokrąglanie w pamięci" do najbliższej odpowiedzi zamiast odczytu z rysunku. Warto zawsze wykonać odczyt neutralnie: najpierw punkt na osi X, potem dopiero wybór krzywej, na końcu odczyt z osi Y.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak odczytać sprawność kotła z wykresu w funkcji mocy cieplnej?
Najpierw znajdź wartość mocy na osi X, następnie przejdź do krzywej właściwej klasy kotła i odczytaj sprawność z osi Y w punkcie przecięcia. Zawsze sprawdź legendę i podziałkę osi, bo błąd o jedną działkę może zmienić wynik o kilka procent.
Dlaczego w zadaniach z wykresem łatwo pomylić klasy kotłów?
Na jednym rysunku zwykle są 3–5 krzywych o podobnym przebiegu. Jeśli nie spojrzysz na legendę lub kolory/oznaczenia, możesz odczytać wartość z innej krzywej. Warto palcem lub linijką śledzić jedną, wybraną krzywą od początku do punktu odczytu.
Co oznacza sprawność kotła wyrażona w procentach?
Sprawność informuje, jaka część energii z paliwa (lub dostarczonej energii) zamienia się w użyteczne ciepło oddane do instalacji. Im wyższa sprawność, tym mniejsze straty (np. kominowe i do otoczenia) i zwykle niższe zużycie paliwa dla tej samej mocy grzewczej.
Jakie są typowe błędy przy odczycie 30 kW z osi mocy?
Najczęściej myli się podziałkę (np. przyjmuje, że jedna działka to 10 kW, gdy jest to 5 kW) albo odczytuje 30 z osi Y zamiast X. Pomaga zapis: "X = kW, Y = %" i wykonanie odczytu w stałej kolejności: X → krzywa → Y.
Czy takie zadanie wymaga obliczeń, czy tylko odczytu z wykresu?
Zazwyczaj jest to odczyt z wykresu, ewentualnie prosta interpolacja, jeśli punkt leży między wartościami na siatce. Gdy odpowiedzi są podane w procentach, celem jest poprawna interpretacja rysunku, a nie liczenie ze wzorów termodynamicznych.
Kiedy stosuje się charakterystyki sprawnościowe kotłów w praktyce?
Charakterystyki sprawności vs moc wykorzystuje się przy doborze kotła do budynku, analizie pracy przy częściowym obciążeniu oraz porównywaniu urządzeń. Technik energetyk może na tej podstawie ocenić, w jakim zakresie mocy kocioł pracuje najkorzystniej ekonomicznie.
Dlaczego sprawność kotła zależy od mocy cieplnej (obciążenia)?
Zmieniają się warunki spalania i straty: przy małym obciążeniu rośnie udział strat stałych (np. postojowych), a przy dużym mogą rosnąć straty kominowe lub niedopalenie. Dlatego producenci i dokumentacja techniczna pokazują sprawność jako funkcję mocy, a nie jedną liczbę.
Jak sprawdzić, czy odczytana wartość z wykresu ma sens?
Porównaj wynik z sąsiednimi punktami na tej samej krzywej: przebieg powinien być płynny, bez "skoków" między 25 a 35 kW. Jeśli wychodzi wartość wyższa/niższa niż dla większej części wykresu albo sprzeczna z trendem, to zwykle znak, że pomylono krzywą lub skalę osi.
Co zrobić, gdy wykres jest słabo czytelny na egzaminie?
Skup się na trzech elementach: wartości 30 kW na osi X, krzywej klasy 4 oraz skali osi Y. Jeśli jest siatka pomocnicza, wykorzystaj ją do odczytu. Gdy linie się zlewają, odczytuj w przybliżeniu i porównuj z odpowiedziami, ale bez "zgadywania" klasy.
Jakie inne parametry kotła warto umieć odczytywać z dokumentacji technicznej?
Poza sprawnością często analizuje się moc nominalną, zakres modulacji, temperatury zasilania/powrotu, dopuszczalne ciśnienie, wymagany ciąg kominowy, emisje oraz zużycie paliwa. W praktyce technika energetyka ważne jest łączenie tych danych z warunkami pracy instalacji.
