KWALIFIKACJA BUD2 + BUD8 + BUD12 - STYCZEŃ 2023



PYTANIE NR 19.

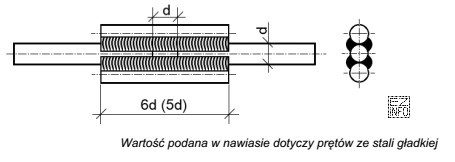

Na rysunku przedstawiono zasadę wykonywania połączenia spawanego z obustronnymi nakładkami i z czterema spoinami bocznymi. Ile powinna wynosić długość nakładek, jeżeli spajane będą pręty żebrowane średnicy 16 mm?
Na rysunku przedstawiono zasadę wykonywania połączenia spawanego z obustronnymi
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Długość nakładek w połączeniu spawanym z obustronnymi nakładkami i z czterema spoinami bocznymi dla prętów żebrowanych wynosi 6d, gdzie d to średnica pręta. W tym przypadku dla pręta o średnicy 16 mm, długość nakładek wynosi 6 * 16 mm = 96 mm, co jest równoważne 9,6 cm.
