Oscyloskop prezentuje napięcie w funkcji czasu, a kluczowe do odczytu wartości są dwie informacje: położenie przebiegu na siatce działek oraz ustawiona skala pionowa V/div. Amplituda oznacza zwykle wartość szczytową, czyli odległość (w woltach) od poziomu odniesienia do maksimum (albo do minimum, jeśli mierzymy amplitudę ujemną). W praktyce poziomem odniesienia bywa 0 V (znacznik masy kanału) lub środek ekranu, jeśli sygnał jest symetryczny wokół zera.
Aby wyznaczyć amplitudę z ekranu, wykonuje się kroki:
- Ustala się, gdzie jest poziom odniesienia (0 V / linia środkowa / znacznik GND kanału).
- Zlicza się liczbę działek od poziomu odniesienia do wierzchołka przebiegu.
- Mnoży się tę liczbę działek przez ustawienie V/div (z uwzględnieniem tłumienia sondy, jeśli ma znaczenie dla wskazania).

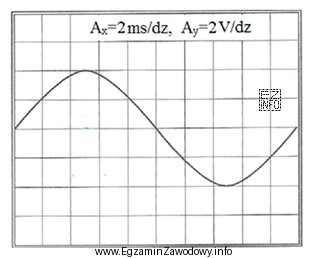

W tym zadaniu odczyt z przedstawionych ustawień i położenia przebiegu odpowiada amplitudzie 4 V, więc odpowiedź "4V" jest właściwa.
Typowe pułapki w takich pytaniach wynikają z mylenia amplitudy z Vpp (wartością międzyszczytową). Jeśli ktoś policzy wysokość od dołka do górki, otrzyma Vpp, a nie amplitudę. Innym błędem jest nieuwzględnienie tego, że sygnał może być przesunięty w górę/dół (składowa stała), więc trzeba mierzyć względem poprawnego poziomu odniesienia.
Dlaczego pozostałe odpowiedzi są błędne? "2V" często odpowiada sytuacji, gdy ktoś bierze tylko połowę właściwej liczby działek lub myli działki główne z podziałkami pomocniczymi. "6V" i "8V" to typowe wyniki przeliczenia z niewłaściwej skali (np. pomylenie V/div) albo potraktowania odczytu Vpp jako amplitudy i odwrotnie. Na egzaminie warto zawsze nazwać w głowie, co liczysz: od zera do piku (amplituda) czy od piku do piku (Vpp).
