KWALIFIKACJA ELE6 + ELE7 - WRZESIEŃ 2015

Wyjaśnienie poprawnej odpowiedzi:

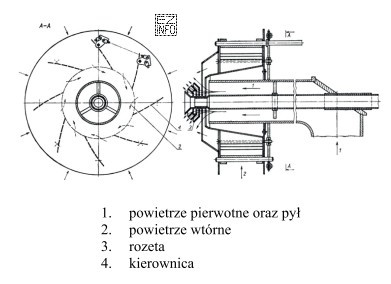

Na przedstawionym rysunku widać palnik, który charakteryzuje się obecnością rosety oraz kierownicy, co jest typowe dla palników wirowych. Palniki wirowe wykorzystują roztaczanie strumienia powietrza (pierwotnego i wtórnego) wokół osi palnika, co jest widoczne na rysunku. Rozeta służy do równomiernego rozprowadzania powietrza, a kierownica do jego kierowania, co wspiera proces spalania w palniku wirowym.
