KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2019

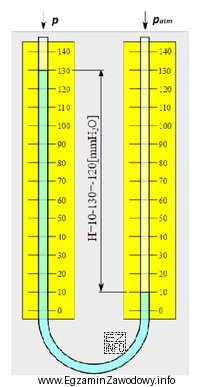

Manometr hydrostatyczny (często kojarzony z manometrem cieczowym, np. U‑kształtnym) wyznacza ciśnienie poprzez równowagę hydrostatyczną słupa cieczy. W praktyce odczytuje się różnicę poziomów cieczy w dwóch ramionach, a istotą metody jest zależność: im większa różnica wysokości słupa cieczy, tym większa różnica ciśnień. Dlatego na rysunku manometru hydrostatycznego kluczowymi cechami rozpoznawczymi są obecność cieczy roboczej i kolumn/ramion, w których poziom cieczy zmienia się w odpowiedzi na ciśnienie.

Dlaczego pozostałe odpowiedzi są niepoprawne?

• Manometr sprężysty – działa na innej zasadzie: ciśnienie odkształca element sprężysty (np. rurkę, mieszek lub membranę), a mechanizm przekazuje ruch na wskazówkę. Na typowym rysunku widać obudowę z mechanizmem wskazówkowym, a nie kolumnę cieczy.
• Manometr parametryczny – to określenie nie jest standardową, jednoznaczną nazwą rodzaju manometru w klasycznym podziale przyrządów do pomiaru ciśnienia; w zadaniach egzaminacyjnych zwykle pojawiają się nazwy wynikające z zasady działania (hydrostatyczny, sprężysty, tłokowy itd.).
• Manometr tłokowy – (tzw. ciężarkowo‑tłokowy) realizuje pomiar/odtwarzanie ciśnienia przez zrównoważenie siły ciśnienia na tłoku znaną siłą (np. od obciążników). Na rysunku rozpoznaje się go po układzie tłoka/cylindra i obciążeniach, a nie po słupie cieczy.

Wskazówka egzaminacyjna: jeśli na rysunku widać ciecz i różnicę poziomów w ramionach lub kolumnie, myśl o pomiarze hydrostatycznym. Jeśli widać mechanizm wskazówkowy z elementem sprężystym – to manometr sprężysty. Jeśli pojawia się tłok i obciążniki – to manometr tłokowy.
