KWALIFIKACJA BUD13 - WRZESIEŃ 2015

PYTANIE NR 16.

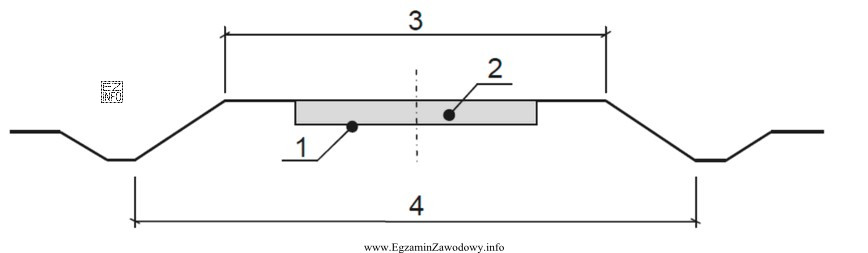

Na rysunku przekroju poprzecznego drogi cyfrą 3 oznaczono
Ilustracja przedstawia przekrój poprzeczny drogi, co jest związane z kwalifikacją zawodową operatora maszyn i urządzeń do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Korona drogi to górna część przekroju drogi (zwykle obejmująca jezdnię oraz pobocza), widoczna "na wierzchu" konstrukcji.
"Jezdnia" jest tylko częścią korony, "korpus drogi" obejmuje szerszy układ nasypu/wykopu, a "koryto ziemne" dotyczy wykopu pod konstrukcję nawierzchni.

Pełne wyjaśnienie:

W przekroju poprzecznym drogi rozróżnia się kilka pojęć, które są ze sobą powiązane, ale nie są tożsame. Poprawna odpowiedź "koronę drogi" dotyczy górnej, użytkowej strefy drogi, czyli tej części, na której odbywa się ruch i która stanowi "zwieńczenie" konstrukcji. W ujęciu praktycznym korona obejmuje zwykle jezdnię oraz elementy przyległe (np. pobocza), zależnie od przyjętej definicji w danym opracowaniu.

Odpowiedź "jezdnię" jest kusząca, bo to najbardziej rozpoznawalny element drogi. Jest ona jednak tylko fragmentem korony (częścią przeznaczoną bezpośrednio do ruchu pojazdów). Jeżeli na rysunku oznaczono szerszy obszar niż sama jezdnia, wybór "jezdnia" zawęża znaczenie i prowadzi do błędu.

Odpowiedź "korpus drogi" odnosi się do konstrukcji ziemnej (nasypu lub wykopu) wraz z ukształtowaniem, na którym spoczywa nawierzchnia. To pojęcie jest zwykle szersze i "głębsze" niż korona, bo obejmuje całą bryłę robót ziemnych, a nie tylko górną część użytkową.

Odpowiedź "koryto ziemne" dotyczy etapu robót ziemnych polegającego na wykonaniu koryta pod warstwy konstrukcyjne nawierzchni (czyli wykopu/wybrania gruntu w określonym zakresie). To element związany z przygotowaniem podłoża, a nie z wyznaczeniem górnej części drogi.

Wskazówka egzaminacyjna: aby nie mylić pojęć, warto zapamiętać relację część–całość: jezdnia jest częścią korony, a korona "leży" na korpusie robót ziemnych. Gdy zadanie odwołuje się do rysunku, kluczowe jest ustalenie, czy oznaczenie obejmuje tylko pas ruchu, czy również obszary przyległe.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Korona drogi to górna część przekroju drogi, która stanowi "zwieńczenie" konstrukcji i obejmuje strefę użytkową. W wielu ujęciach zawiera jezdnię oraz elementy przyległe (np. pobocza), dlatego jest pojęciem szerszym niż sama jezdnia.
Jezdnia jest częścią przeznaczoną bezpośrednio do ruchu pojazdów, natomiast korona drogi obejmuje zwykle szerszy układ górnej części drogi (jezdnię i elementy przyległe). Na rysunku korona bywa zaznaczona jako obszar szerszy niż sam pas ruchu.
Korpus drogi odnosi się do konstrukcji ziemnej (nasypu lub wykopu) ukształtowanej w robocie ziemnej, na której układa się nawierzchnię. Łatwo go pomylić z koroną, bo oba pojęcia dotyczą "drogi", ale korona jest częścią górną, a korpus obejmuje szerszą bryłę robót ziemnych.
Koryto ziemne to wybrany (wykopany) w określonym zakresie grunt pod warstwy konstrukcyjne nawierzchni. Jest związane z przygotowaniem podłoża i profilowaniem, a nie z nazewnictwem górnej części drogi. Na przekroju zwykle znajduje się poniżej warstw nawierzchni.
Najpierw ustal, czy oznaczenie dotyczy elementu "na wierzchu" (nawierzchnia/korona), czy robót ziemnych (korpus/koryto). Następnie sprawdź zasięg zaznaczenia: jeśli obejmuje więcej niż sam pas ruchu, częściej chodzi o koronę niż o jezdnię.
"Jezdnia" jest bardzo znanym pojęciem i wielu zdających wybiera ją automatycznie. W zadaniach z rysunkiem często oznaczenie obejmuje jednak również elementy przyległe, więc właściwsza jest "korona drogi". Kluczowe jest, czy zaznaczono tylko pas ruchu, czy szerszy obszar.
Na typowych przekrojach oznacza się m.in. jezdnię, pobocza, skarpy, rowy, warstwy konstrukcyjne nawierzchni, a także elementy robót ziemnych takie jak korpus drogi czy koryto. Egzamin sprawdza umiejętność powiązania nazwy z położeniem i funkcją elementu.
Podczas robót ziemnych i profilowania operator musi wiedzieć, czy pracuje w wykopie/korycie (przygotowanie pod warstwy), na korpusie (kształtowanie nasypu/wykopu), czy już na koronie (finalne profilowanie i przygotowanie pod nawierzchnię). To wpływa na dokładność i dobór technologii.
Najczęstsze błędy to: wybór "jezdnia" zamiast "korona" (zawężenie pojęcia), mylenie "korpusu" z częścią górną drogi oraz kojarzenie "koryta" z każdym wykopem. Pomaga analiza: czy element dotyczy warstwy użytkowej, czy robót ziemnych poniżej.
Zwykle nie. To pytanie jest oparte na wskazaniu oznaczenia liczbą na przekroju, więc potrzebny jest rysunek (lub jego opis). Bez niego można jedynie przypominać definicje pojęć, ale nie da się pewnie wskazać, co oznacza konkretny numer w danym schemacie.
info

Statystycznie 51% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że korona drogi to górna część przekroju drogi (zwykle obejmująca jezdnię oraz pobocza), widoczna "na wierzchu" konstrukcji.

Materiały:

  • Podręczniki/kompendia z podstaw budownictwa drogowego (elementy drogi i przekroje)
  • Materiały dydaktyczne dla kwalifikacji BUD.13 dotyczące czytania dokumentacji technicznej
  • Atlasy/zeszyty ćwiczeń z rysunku technicznego w budownictwie komunikacyjnym
