Filtr dolnoprzepustowy to układ, którego pasmo przepustowe obejmuje częstotliwości niższe (do pewnej częstotliwości granicznej), natomiast częstotliwości wyższe znajdują się w paśmie zaporowym i są coraz silniej tłumione. W telekomunikacji i elektronice oznacza to, że układ "wygładza" sygnał, ogranicza szybkie zmiany oraz zmniejsza wpływ składowych o zbyt wysokiej częstotliwości (np. zakłóceń).

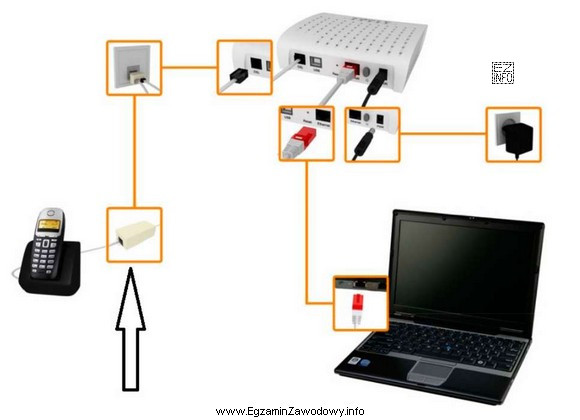

Odpowiedź "dolnoprzepustowy." jest poprawna, gdy wskazany na rysunku element/układ ma za zadanie przepuścić niskie częstotliwości i stłumić wysokie. Typowe zastosowania to m.in. ochrona wejść urządzeń przed zakłóceniami HF, ograniczenie pasma przed próbkowaniem lub separacja pasma użytecznego od niepożądanych składowych.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym kontekście:
- "górnoprzepustowy." dotyczy filtru o przeciwnej charakterystyce: tłumi niskie częstotliwości, a przepuszcza wysokie. Ten wybór bywa wynikiem mylenia definicji lub błędnej intuicji co do osi częstotliwości.
- "szerokopasmowy." opisuje raczej cechę zakresu częstotliwości (szerokie pasmo pracy/przenoszenia), a nie podstawową klasę charakterystyki jak dolno- czy górnoprzepustowy. Szerokopasmowość nie mówi sama w sobie, czy tłumione są częstotliwości niskie, czy wysokie.
- "selektywny." to określenie ogólne odnoszące się do zdolności wyboru określonego zakresu częstotliwości (np. w odbiornikach), ale nie stanowi standardowej pary przeciwstawnej dla "dolnoprzepustowy" w typowym zestawie podstawowych klas filtrów. Może dotyczyć wielu typów filtracji, nie tylko dolnoprzepustowej.
Wskazówka egzaminacyjna: gdy widzisz odpowiedzi typu dolno-/górnoprzepustowy, zawsze wróć do definicji: co jest przepuszczane (niskie czy wysokie częstotliwości) i co jest tłumione. To pozwala uniknąć wyboru na podstawie skojarzeń językowych.
