KWALIFIKACJA MTL4 - CZERWIEC 2019



PYTANIE NR 21.

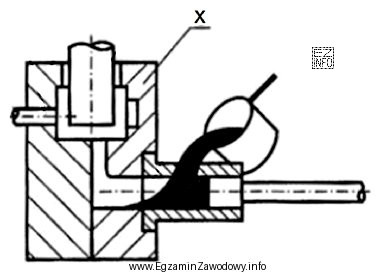

Na rysunku symbolem X oznaczono
Ilustracja przedstawia schemat techniczny związany z procesem odlewnictwa, co jest zgodne z kontekstem kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W typowej budowie formy wyróżnia się część ruchomą i nieruchomą. Odpowiedź "nieruchomą część formy" jest poprawna, gdy symbol X na rysunku wskazuje stronę stałą (zamocowaną bez przesuwu). Pozostałe opcje dotyczą innych elementów: komory prasowania oraz układu wypychania.

Pełne wyjaśnienie:

W zadaniach z rozpoznawania elementów formy kluczowe jest odróżnienie części nieruchomej (stałej) od części ruchomej. Część nieruchoma to ta, która w czasie pracy nie wykonuje ruchu otwierania/zamykania; na niej mogą znajdować się określone elementy układu wlewowego lub mocowania (zależnie od rodzaju formy). Jeśli na rysunku symbol X wskazuje właśnie tę stronę, poprawną odpowiedzią jest "nieruchomą część formy".

Dlaczego pozostałe odpowiedzi nie pasują do tego wskazania?

  • "Komorę prasowania" – to element charakterystyczny dla procesu, w którym metal jest wtłaczany/wyciskany pod wpływem działania układu prasującego. Nie jest to ogólna nazwa strony formy (ruchomej lub nieruchomej), tylko konkretna część zespołu w maszynie/układzie podawania.
  • "Ruchomą część formy" – to przeciwieństwo części nieruchomej; zwykle to właśnie ta część odsuwa się podczas otwierania formy. Jeśli na rysunku oznaczono stronę stałą, wybór tej opcji wynika najczęściej z odwrócenia ról obu połówek.
  • "Płytę wypychaczy" – należy do układu wypychania odlewu (pomaga usunąć odlew z wnęki). To element bardziej szczegółowy niż "część formy" i nie jest tożsamy z całą połową formy. Często mylony, gdy na schemacie widać elementy mechanizmu wypychania.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi nazwij najpierw poziom ogólności wskazywanego elementu. Jeżeli X obejmuje "połówkę/stronę" formy, wybieraj odpowiedzi o takim samym poziomie (część ruchoma/nieruchoma), a nie elementy szczegółowe (płyta wypychaczy) ani elementy innego zespołu (komora prasowania).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest nieruchoma część formy w odlewnictwie?
Nieruchoma (stała) część formy to ta połowa/strona formy, która nie wykonuje ruchu podczas otwierania i zamykania. Jest punktem odniesienia dla ustawienia formy w maszynie lub oprzyrządowaniu. Na schematach bywa oznaczana jako strona stała.
Jak odróżnić część ruchomą od nieruchomej na rysunku formy?
Najczęściej część ruchoma jest powiązana z mechanizmem odsuwania/otwierania (prowadnice, siłowniki, elementy przesuwu), a część nieruchoma pozostaje w stałym położeniu. Na rysunku szukaj strzałek ruchu, elementów napędu oraz miejsca, gdzie zwykle znajduje się układ wypychania.
Dlaczego płyta wypychaczy nie jest tym samym co część ruchoma formy?
Płyta wypychaczy jest elementem układu wypychania, czyli podzespołem wewnątrz jednej strony formy. Część ruchoma/nieruchoma to pojęcia nadrzędne (cała połówka formy). Płyta wypychaczy może znajdować się po jednej stronie, ale nie opisuje całej części formy.
Co oznacza komora prasowania w kontekście odlewania?
Komora prasowania (zależnie od procesu i konstrukcji maszyny) odnosi się do miejsca/elementu, w którym materiał jest przygotowywany do wtłoczenia lub przemieszczenia pod naciskiem. Nie jest to nazwa strony formy, lecz część układu podawania lub zespołu roboczego maszyny.
Jakie elementy najczęściej są mylone na schematach form odlewniczych?
Uczniowie często mylą: stronę ruchomą ze stroną nieruchomą (odwrócenie ról), a także "połówkę formy" z elementami układu wypychania (wypychacze, płyty). Wpływa na to podobieństwo nazw oraz to, że elementy wypychania są rysowane wewnątrz jednej strony.
Kiedy stosuje się wypychacze w formach?
Wypychacze stosuje się wtedy, gdy po otwarciu formy odlew pozostaje w gnieździe i wymaga mechanicznego wypchnięcia, aby nie uległ uszkodzeniu i aby skrócić czas cyklu. Układ wypychania poprawia powtarzalność procesu i zmniejsza ryzyko przywierania odlewu.
Jak przygotować się do zadań z rozpoznawania elementów formy na egzaminie?
Ćwicz na wielu rysunkach: najpierw nazywaj ogólne części (ruchoma/nieruchoma), potem elementy szczegółowe (wypychacze, płyty, prowadzenie). Pomaga też porównywanie schematu z rzeczywistą formą w pracowni oraz tworzenie własnych notatek z podpisami.
Czy symbol X na rysunku zawsze oznacza to samo w zadaniach egzaminacyjnych?
Nie. Litery (np. X) są zwykle oznaczeniami umownymi użytymi w konkretnym rysunku do wskazania elementu. Dlatego zawsze trzeba interpretować je w odniesieniu do tego, co dokładnie jest wskazane strzałką/odnośnikiem na ilustracji, a nie na podstawie przyzwyczajeń z innych schematów.
Jakie są skutki pomylenia części ruchomej i nieruchomej w praktyce odlewni?
Pomyłka może prowadzić do błędnego montażu lub regulacji formy, problemów z rozformowaniem, nieprawidłowej pracy układu wypychania oraz zwiększonej liczby braków. W skrajnym przypadku rośnie ryzyko uszkodzenia narzędzia i przestojów, co wpływa na koszty produkcji.
Jakie pytania pomocnicze zadać sobie, gdy widzę element X na schemacie formy?
Zadaj sobie: czy X wskazuje całą połówkę formy czy detal? Czy w pobliżu widać elementy ruchu (prowadzenie, napęd)? Czy jest to część związana z wyjmowaniem odlewu (wypychacze)? Takie pytania ograniczają zgadywanie i porządkują analizę rysunku.
info

To pytanie poprawnie rozwiązuje 49% zdających egzamin. trudne

Według specjalistów z branży: "W typowej budowie formy wyróżnia się część ruchomą i nieruchomą."

Materiały:

  • Podręczniki i skrypty szkolne z technologii odlewnictwa (działy: budowa form, formy do odlewania ciśnieniowego)
  • Instrukcje stanowiskowe/DTR maszyn odlewniczych używanych w pracowni (sekcje: budowa formy i układ wypychania)
  • Zestawy rysunków poglądowych form (część stała/część ruchoma) do ćwiczeń identyfikacji elementów
