KWALIFIKACJA INF1 - STYCZEŃ 2014



PYTANIE NR 10.

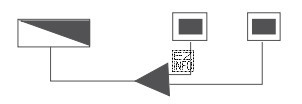

Na rysunku zamieszczono fragment sieci telekomunikacyjnej która, między innymi, składa się z 2 skrzynek kablowych
Ilustracja przedstawia schemat blokowy składający się z figur geometrycznych połączonych liniami.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź wskazuje, że na schemacie rozpoznaje się dwie skrzynki kablowe zewnętrzne oraz szafkę kablową. W takich zadaniach kluczowa jest znajomość symboli stosowanych w dokumentacji telekomunikacyjnej i odróżnianie podobnych elementów sieci. Błędne odpowiedzi mylą rodzaj skrzynek albo zastępują szafkę kablową innym elementem infrastruktury.

Pełne wyjaśnienie:

Wariant z określeniem zewnętrznych skrzynek i szafki kablowej jest poprawny, ponieważ zadanie sprawdza rozpoznawanie elementów sieci na podstawie symboli używanych w dokumentacji technicznej. W takich schematach decydują drobne różnice graficzne, dlatego trzeba analizować kształt symbolu, liczbę powtórzeń i układ połączeń między elementami.

Najpierw należy zauważyć, że na rysunku występują dwa jednakowe symbole odpowiadające skrzynkom kablowym. To eliminuje odpowiedzi, w których błędnie określono ich typ. Następnie trzeba odróżnić szafkę kablową od słupka kablowego. Choć oba należą do infrastruktury zewnętrznej, nie są tym samym elementem i nie powinny być utożsamiane.

Wariant z określeniem wewnętrznych skrzynek i szafki kablowej jest niepoprawny, bo myli rodzaj skrzynek. Wariant z określeniem zewnętrznych skrzynek i słupka kablowego zawiera poprawne rozpoznanie skrzynek, ale błędnie nazywa drugi element. Wariant z określeniem wewnętrznych skrzynek i słupka kablowego łączy oba błędy jednocześnie.

Na egzaminie warto stosować prostą metodę pracy: najpierw nazwij każdy symbol, potem policz identyczne elementy, a na końcu porównaj odpowiedzi słowo po słowie. Taka procedura ogranicza działanie pierwszego skojarzenia i zmniejsza ryzyko pomyłki przy podobnie brzmiących nazwach. Dobrą praktyką jest też regularne ćwiczenie czytania schematów sieci abonenckich i dokumentacji montażowej.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest skrzynka kablowa w sieci telekomunikacyjnej?
Skrzynka kablowa to element infrastruktury, w którym porządkuje się i zabezpiecza połączenia przewodów lub kabli. W zadaniach egzaminacyjnych ważne jest nie tylko zapamiętanie nazwy, ale przede wszystkim rozpoznanie jej symbolu na schemacie oraz odróżnienie od innych punktów sieci.
Jaka jest różnica między szafką kablową a słupkiem kablowym?
To dwa różne elementy infrastruktury i nie można traktować ich zamiennie. Na egzaminie rozróżnia się je po nazwie, funkcji i symbolu graficznym na schemacie. Najczęstszy błąd polega na wybieraniu odpowiedzi na podstawie podobieństwa brzmienia, a nie analizy dokumentacji technicznej.
Jak rozpoznawać symbole na schematach sieci telekomunikacyjnej?
Najlepiej czytać schemat etapami: najpierw ustalić kierunek połączeń, potem nazwać każdy symbol, a dopiero na końcu porównać odpowiedzi. Taka kolejność zmniejsza liczbę pomyłek. W praktyce montera kluczowe jest ćwiczenie na wielu rysunkach, a nie nauka pojedynczych przykładów na pamięć.
Dlaczego łatwo pomylić skrzynkę zewnętrzną i wewnętrzną?
Uczniowie często kierują się ogólnym skojarzeniem z urządzeniem kablowym zamiast dokładnym odczytem symbolu. Gdy odpowiedzi różnią się tylko jednym słowem, rośnie ryzyko pochopnego wyboru. Dlatego trzeba zwracać uwagę zarówno na typ elementu, jak i na jego położenie w całym układzie sieci.
Jak policzyć elementy na rysunku, żeby nie popełnić błędu?
Najskuteczniejsza metoda to oznaczanie wzrokiem każdego rozpoznanego symbolu i liczenie tylko elementów tego samego typu. Warto wrócić do odpowiedzi dopiero po zakończeniu liczenia. Taki nawyk ogranicza sytuacje, w których jeden z powtarzających się symboli zostaje pominięty podczas szybkiego oglądania rysunku.
Czy sama znajomość nazw elementów wystarczy do rozwiązania takiego zadania?
Nie. Sama terminologia jest potrzebna, ale niewystarczająca. Zadanie wymaga jeszcze umiejętności czytania schematu, rozpoznawania symboli i porównywania podobnych wariantów odpowiedzi. W praktyce zawodowej monter musi łączyć słownictwo branżowe z analizą dokumentacji technicznej i logicznym wnioskowaniem.
Jakie błędy najczęściej popełniają uczniowie przy czytaniu schematów?
Najczęściej pojawia się pośpiech, liczenie bez weryfikacji oraz mylenie elementów o podobnych nazwach. Częsty jest też błąd pierwszego wrażenia, gdy uczeń rozpozna jeden symbol i od razu zaznacza odpowiedź bez sprawdzenia pozostałych. Dobrą obroną przed tym jest spokojna analiza całego układu połączeń.
Gdzie w pracy montera wykorzystuje się umiejętność czytania schematów?
Ta umiejętność jest potrzebna podczas montażu, konserwacji, lokalizowania uszkodzeń i odbioru wykonanych prac. Monter musi szybko ustalić, jakie elementy występują w danym odcinku sieci i jak są ze sobą połączone. Bez poprawnego odczytu schematu łatwo popełnić błąd organizacyjny albo montażowy.
Jak przygotować się do egzaminu z rozpoznawania elementów sieci telekomunikacyjnej?
Najlepiej łączyć teorię z praktyką. Warto tworzyć własne zestawienia symboli, rozwiązywać zadania z ilustracjami i porównywać podobne elementy w parach, na przykład skrzynka i szafka. Dobre efekty daje też głośne nazywanie symboli na schematach, bo utrwala zarówno wygląd, jak i właściwe słownictwo branżowe.
Która strategia jest najlepsza przy pytaniach opartych na ilustracji?
Najpierw obejrzyj cały rysunek, potem nazwij symbole, następnie policz powtarzające się elementy i dopiero wtedy czytaj odpowiedzi. Taka kolejność chroni przed dopasowywaniem obrazu do pierwszej przeczytanej opcji. To prosta, ale bardzo skuteczna metoda na egzaminie zawodowym i w pracy z dokumentacją techniczną.
