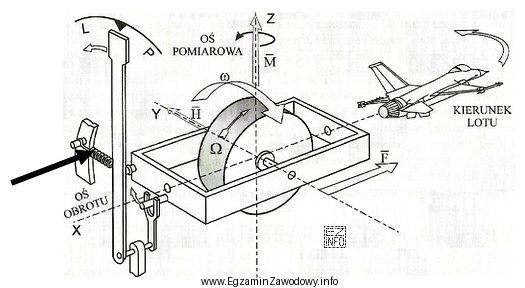

W przyrządach żyroskopowych element sprężysty (sprężyna) jest często stosowany jako źródło momentu przywracającego/korekcyjnego. Oznacza to, że przy odchyleniu określonego członu mechanizmu sprężyna generuje siłę, a ta – poprzez ramię działania – wytwarza moment działający w kierunku przeciwnym do momentu zakłócającego. W pytaniu wskazano sprężynę, której funkcją jest równoważenie momentu dążącego do pokrycia się osi głównej żyroskopu z osią Z (w rozumieniu osi opisanych na rysunku).
Dlaczego ta odpowiedź jest właściwa? Ponieważ sformułowanie "równoważenie momentu" odpowiada typowej roli sprężyny w układach mechanicznych przyrządów żyroskopowych: sprężyna nie jest tam elementem informacyjnym (nie "wskazuje"), tylko elementem wykonawczym, który oddziałuje momentem na układ zawieszeń/ram.
Dlaczego pozostałe propozycje są błędne?
- "Utrzymanie wskazówki ... w położeniu pionowym" – wskazówka jest elementem wskazującym, a jej położenie jest konsekwencją pracy całego układu. Sprężyna sama w sobie nie "utrzymuje wskazówki", tylko oddziałuje na mechanizm i wpływa na równowagę momentów.
- "Kompensowanie drgań ..." – kompensacja drgań wymaga zwykle elementów tłumiących (np. tłumienia lepkościowego/oporowego). Sprężyna magazynuje energię sprężyście i bez dodatkowego tłumienia nie jest typowym "kompensatorem drgań".
- "Równoważenie momentu ... z osią X" – to wskazuje na inną oś niż ta, do której odnosi się moment w pytaniu. Bezpośrednio testowana jest umiejętność powiązania funkcji sprężyny z kierunkiem/osią opisaną na schemacie.
Wskazówka egzaminacyjna: w takich zadaniach kluczowe jest rozpoznanie słów moment, równoważenie i poprawne odczytanie oznaczeń osi na rysunku – odpowiedzi pozornie "ogólno-techniczne" (drgania, wskazówka) często są dystraktorami.
