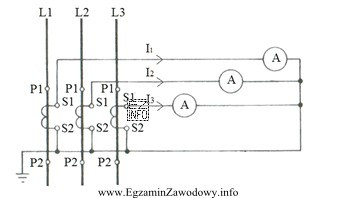

W układach pomiarowych prądu w sieciach trójfazowych często stosuje się przekładniki prądowe, aby mierzyć duże prądy po stronie pierwotnej za pomocą przyrządów przeznaczonych do mniejszych wartości po stronie wtórnej.
Co oznacza przekładnia 50/5?
Przekładnia 50/5 mówi, że dla prądu pierwotnego 50 A na wyjściu (wtórnym) pojawia się 5 A. Zatem współczynnik przeliczenia z wtórnego na pierwotny wynosi:
k = 50 / 5 = 10Odczyt z amperomierza w obwodzie wtórnym należy więc pomnożyć przez 10, aby dostać prąd w danym przewodzie linii (po stronie pierwotnej).
Obliczenia dla L1, L2, L3 (zgodnie z podanymi wskazaniami):
- Dla wskazania 4 A:
Ip = 4 A · 10 = 40 A
- Dla wskazania 4,5 A:
Ip = 4,5 A · 10 = 45 A
- Dla wskazania 5 A:
Ip = 5 A · 10 = 50 A
Dlatego poprawny zestaw to: 40 A, 45 A, 50 A.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Wartości "20 A, 22,5 A, 25 A" odpowiadają przeliczeniu współczynnikiem 5 (jakby 50/10), czyli zaniżają wynik o połowę. To typowy skutek użycia błędnego mnożnika.
- Wartości "45 A, 45,5 A, 46 A" nie wynikają z żadnej konsekwentnej przekładni 50/5. Wyglądają jak próba "dostosowania" liczb bez poprawnego skalowania, a w pomiarach z CT przeliczenie jest liniowe.
- Wartości "80 A, 90 A, 100 A" odpowiadają mnożeniu przez 20, czyli podwajają prawidłowy współczynnik. To błąd polegający na myleniu relacji stron przekładnika lub nieprawidłowym odczycie przekładni.
Wskazówka egzaminacyjna: najpierw zawsze policz k = Ipierw/Iwt z przekładni, a potem sprawdź, czy wynik ma sens (czy jest większy od wskazania amperomierza, gdy przekładnia jest typu 50/5).
