KWALIFIKACJA TKO2 - STYCZEŃ 2016

PYTANIE NR 21.

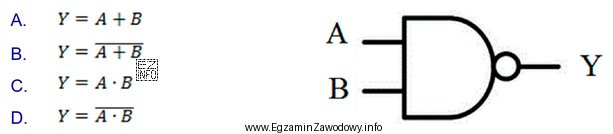

Na rysunku zamieszczono symbol graficzny bramki NAND realizującej funkcję
Ilustracja przedstawia symbol graficzny bramki logicznej NAND, która jest używana w elektronice cyfrowej do realizacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Bramka NAND realizuje negację koniunkcji: na wyjściu pojawia się "0" tylko wtedy, gdy oba wejścia są "1". Zapis funkcji to Y = ¬(A·B). Charakterystyczne jest "kółko" (negacja) na wyjściu symbolu bramki AND.

Pełne wyjaśnienie:

Bramka NAND (NOT-AND) to jedna z podstawowych bramek logiki cyfrowej. Jej działanie można opisać jako negację wyniku bramki AND, czyli: Y = ¬(A·B). Oznacza to, że wyjście ma stan wysoki (1) dla większości kombinacji wejść, a stan niski (0) tylko w jednym przypadku.

Jak to rozpoznać na symbolu? Symbol NAND jest symbolem bramki AND, ale z dodatkowym znakiem negacji na wyjściu (małe kółko). To kółko oznacza inwersję sygnału wyjściowego, czyli zastosowanie operatora NOT do wyniku koniunkcji.

Tablica prawdy (opisowo):

  • Gdy A=0 lub B=0 (co najmniej jedno wejście w stanie 0), to A·B=0, więc po negacji Y=1.
  • Dopiero gdy A=1 i B=1, wtedy A·B=1, a po negacji Y=0.

Dlaczego pozostałe typowe odpowiedzi bywają mylące?

  • "Y = A·B" opisuje bramkę AND, ale bez negacji. Tę pomyłkę powoduje często nieuwzględnienie kółka na wyjściu.
  • "Y = ¬(A+B)" to NOR (negacja sumy logicznej), a nie NAND. NOR ma bazę OR, a nie AND.
  • "Y = ¬A·¬B" (lub inne przekształcenia) bywa mylone z NAND przez niewłaściwe stosowanie praw de Morgana. Dla NAND prawidłowe jest ¬(A·B), które jest równoważne (¬A + ¬B), ale nie (¬A·¬B).

W praktyce (również w układach sterowania) NAND bywa używana do realizacji warunków blokujących i do budowy bardziej złożonych funkcji logicznych, ponieważ z samych bramek NAND można zbudować dowolną funkcję boolowską (bramka funkcjonalnie zupełna).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Bramka NAND to bramka logiczna będąca negacją AND: Y = ¬(A·B). Daje wynik 0 tylko wtedy, gdy oba wejścia mają stan 1. Dla wszystkich pozostałych kombinacji wejść na wyjściu jest 1. Na schematach rozpoznasz ją jako AND z "kółkiem" negacji na wyjściu.
Funkcję bramki NAND zapisuje się jako Y = ¬(A·B), czyli negację koniunkcji. Kropka (·) oznacza AND, a kreska lub symbol ¬ oznacza NOT. W praktyce spotyka się też zapis z kreską nad całym iloczynem logicznym.
Najpierw wykonywana jest koniunkcja AND: A·B ma wartość 1 tylko wtedy, gdy oba wejścia są równe 1. Następnie wynik jest negowany (NOT), więc jedyny przypadek, gdy na wyjściu pojawia się 0, to sytuacja, gdy wejścia jednocześnie mają 1.
Symbol NAND wygląda jak bramka AND, ale ma dodatkowe małe kółko na wyjściu. To kółko oznacza negację (inwersję). Jeśli widzisz kształt AND i kółko na wyjściu, to jest to NAND. Brak kółka oznacza zwykłe AND.
NAND to negacja AND: ¬(A·B). NOR to negacja OR: ¬(A+B). Obie bramki mają "kółko" negacji, ale różnią się bazową bramką: NAND ma kształt AND, a NOR ma kształt OR. Na egzaminie to częsta pułapka wynikająca z podobieństwa symboli.
Tak. NAND jest bramką funkcjonalnie zupełną: da się z niej zbudować NOT (zwierając wejścia), AND (NAND + negacja), OR (przez prawa de Morgana) i bardziej złożone funkcje. To ważne w praktyce projektowania układów sterowania i w elektronice cyfrowej.
Najczęstsze błędy to: pominięcie negacji (kółka) i wybranie AND zamiast NAND, mylenie NAND z NOR, oraz błędne użycie praw de Morgana (np. zamiana ¬(A·B) na ¬A·¬B). Pomaga szybkie sprawdzenie jednego przypadku: A=1, B=1.
Użyj testu kontrolnego: podstaw A=1 i B=1. Dla NAND wyjście musi być 0, bo AND daje 1, a potem jest negacja. Jeśli w tej kombinacji wychodzi 1, to nie jest NAND. To prosta metoda w zadaniach egzaminacyjnych.
Logika bramek występuje w różnych elementach sterowania i zależności, np. w torach logicznych blokad, w układach warunkujących podanie sygnału, w interlockingu i w torach kontroli stanów. Nawet jeśli rozwiązania są realizowane w sterownikach, zasada logiczna (AND/OR/NOT/NAND) pozostaje taka sama.
Najlepiej opanować 2 rzeczy: rozpoznawanie symboli oraz szybkie tworzenie tablic prawdy. Zrób fiszki: symbol → równanie → kluczowy przypadek (dla NAND: 1,1 daje 0). Następnie ćwicz krótkie testy wielokrotnego wyboru, aż odpowiedzi staną się automatyczne.
info

Statystycznie 64% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Bramka NAND realizuje negację koniunkcji: na wyjściu pojawia się "0" tylko wtedy, gdy oba wejścia są "1"."

Źródła:

  • Wikipedia (EN): "NAND gate" — https://en.wikipedia.org/wiki/NAND_gate (dostęp: 2026-03-01)
  • Wikipedia (PL): "Bramka NAND" — https://pl.wikipedia.org/wiki/Bramka_NAND (dostęp: 2026-03-01)
  • Thomas L. Floyd, "Digital Fundamentals", rozdziały o bramkach logicznych i algebrze Boole’a (wydania akademickie; weryfikacja pojęciowa)

Materiały:

  • Podręcznik do podstaw elektroniki cyfrowej (rozdziały: bramki logiczne, algebra Boole’a)
  • Zestawy zadań z tablic prawdy i minimalizacji funkcji boolowskich
  • Notatki/karteczki z symbolami bramek i ich równaniami (AND/OR/NOT/NAND/NOR/XOR)
