W rysunku złożeniowym każdemu elementowi przypisuje się numer pozycji (tzw. pozycję). Numer ten jest połączony z konkretną częścią linią odniesienia (zakończoną strzałką lub punktem), tak aby nie było wątpliwości, którego elementu dotyczy oznaczenie.
Łożysko na rysunkach maszynowych zwykle można rozpoznać po typowym przedstawieniu: widoczne są pierścienie (wewnętrzny i zewnętrzny) oraz elementy toczne (kulki lub wałeczki) albo ich uproszczony zarys w przekroju. W przekładniach łożyska występują przy podparciu wałów, w pobliżu opraw/gniazd łożyskowych.

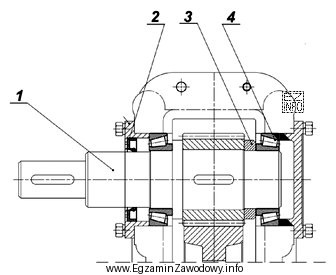

W tym zadaniu poprawna jest odpowiedź "4", ponieważ to właśnie do tej cyfry prowadzi linia odniesienia przypisana do elementu mającego cechy łożyska na rysunku złożeniowym przekładni.
Pozostałe odpowiedzi są nieprawidłowe, bo wskazują inne pozycje z rysunku: często są to elementy o podobnym kształcie w przekroju (np. tuleje, pierścienie dystansowe, uszczelnienia lub podkładki), co bywa mylące. Typowym błędem jest też odczyt numeru znajdującego się najbliżej łożyska, zamiast sprawdzenia, gdzie dokładnie kończy się linia odniesienia.
Wskazówka egzaminacyjna: zawsze wykonaj dwa kroki: (1) rozpoznaj element po funkcji i charakterystycznym zarysie (tu: łożyskowanie wału), (2) dopiero potem śledź linię odniesienia do numeru pozycji. To minimalizuje pomyłki wynikające z ciasnego rozmieszczenia oznaczeń.
