W rysunku złożeniowym (montażowym) każdy element zespołu jest zwykle opisany oznaczeniem pozycyjnym (numerem). Numer ten łączy się z konkretną częścią za pomocą linii odniesienia, a w dokumentacji często występuje także wykaz części, gdzie ten sam numer odpowiada nazwie i ilości elementu.

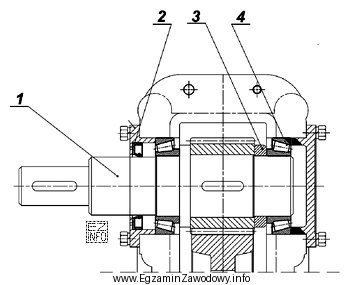

W zadaniu należy wskazać numer, którym oznaczono łożysko na rysunku złożeniowym przekładni. Poprawna odpowiedź to "4", co oznacza, że na rysunku element rozpoznany jako łożysko (charakterystyczny zapis/obrys łożyska w przekroju lub widoku) ma przypisaną pozycję 4.
Dlaczego pozostałe numery są niepoprawne? Ponieważ odnoszą się do innych części zespołu: na gęstych rysunkach złożeniowych łatwo pomylić numer z sąsiedniego elementu albo odczytać numer stojący blisko, ale niepołączony właściwą linią odniesienia. Typowym błędem jest też mylenie łożyska z tuleją, pierścieniem dystansowym lub elementem obudowy, gdy patrzy się tylko na obrys bez rozpoznania charakterystycznych cech symbolu/rysunku łożyska.
Wskazówka egzaminacyjna: najpierw zidentyfikuj element po kształcie i sposobie przedstawienia (np. w przekroju), a dopiero potem śledź linię odniesienia do numeru pozycji. Unikniesz w ten sposób wyboru numeru "z okolicy", który należy do innej części.
