KWALIFIKACJA MEC3 - WRZESIEŃ 2014



PYTANIE NR 18.

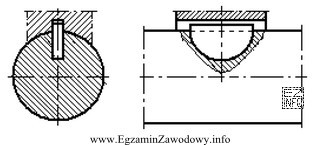

Na rysunku zostało przedstawione połączenie za pomocą wpustu
Na rysunku zostało przedstawione połączenie za pomocą wpustu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym rysunku widać połączenie elementów, gdzie wpust ma kształt półokrągły i jest umieszczony w rowku o takim samym kształcie. Jest to charakterystyczne dla połączenia czółenkowego, które stosuje się w celu przeniesienia obciążeń poprzecznych i momentów skręcających.
