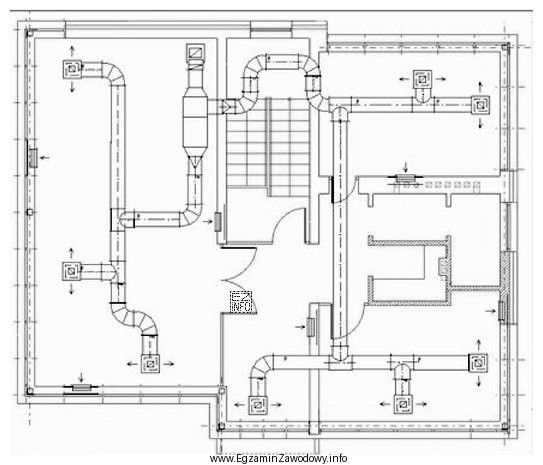

Na rzucie poziomym kondygnacji instalację wentylacji mechanicznej identyfikuje się przez obecność typowych elementów układu, w którym przepływ powietrza jest wymuszany przez urządzenia. Na rysunkach są to zwykle kanały lub przewody nawiewne i wywiewne oraz oznaczenia urządzeń/elementów związanych z nawiewem i wyciągiem powietrza.
Odpowiedź "wentylacji mechanicznej." jest poprawna, ponieważ w wentylacji mechanicznej ruch powietrza nie zależy wyłącznie od różnicy temperatur czy działania komina, tylko od pracy urządzeń lub rozwiązań projektowych przewidzianych do sterowanego nawiewu/wywiewu. To właśnie taka idea jest odzwierciedlana na projektach instalacyjnych.
Dlaczego pozostałe odpowiedzi nie pasują do takiego rozpoznania?
- "wentylacji grawitacyjnej." – w wentylacji naturalnej (grawitacyjnej) kluczowe są kanały wentylacyjne i ciąg wynikający z warunków fizycznych; na rzutach nie oczekuje się elementów typowych dla wymuszenia przepływu, więc mechanizm działania jest inny.
- "ogrzewania powietrznego." – to instalacja grzewcza, której celem jest dostarczenie ciepła; choć może wykorzystywać przepływ powietrza, oznaczenia i funkcja układu w dokumentacji są inne niż przy wentylacji.
- "ogrzewania podłogowego." – jest to ogrzewanie płaszczyznowe, zwykle przedstawiane jako układ pętli/obiegów w posadzce, a nie jako kanały wentylacyjne i elementy nawiewu/wywiewu.
Wskazówka egzaminacyjna: najpierw ustal, czy rysunek dotyczy wymiany powietrza (wentylacja), czy dostarczania ciepła (ogrzewanie). Dopiero potem rozróżnij, czy wymiana powietrza jest naturalna czy wymuszana.
