Przetwornik analogowo-cyfrowy (ADC, A/C) pełni kluczową rolę w urządzeniach abonenckich i zespołach liniowych: zamienia sygnał analogowy (np. z toru wejściowego) na reprezentację cyfrową, dzięki czemu możliwe jest jego dalsze przetwarzanie w układach cyfrowych (np. przez procesor sygnałowy lub logikę sterującą).
W typowym torze sygnałowym najpierw występują elementy pracujące w domenie analogowej (dopasowanie, filtracja, wzmocnienie), a następnie blok konwersji A/C, po którym sygnał jest już próbkowany i kodowany. Dlatego, analizując schemat blokowy, przetwornika A/C szuka się w miejscu przejścia z części analogowej do cyfrowej.

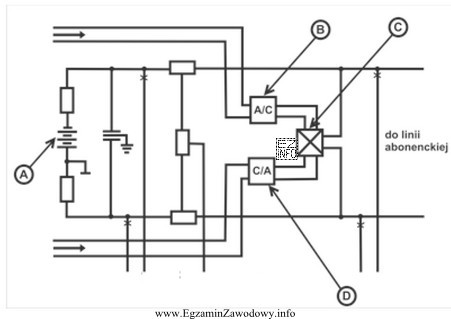

W tym zadaniu identyfikacja nie polega na zgadywaniu funkcji po nazwie, tylko na odczytaniu oznaczenia literowego przypisanego do bloku przetwornika A/C na danym schemacie. Zgodnie z oznaczeniami na rysunku, przetwornik analogowo-cyfrowy ma literę B.
- A – oznacza inny element/sekcję schematu niż konwersja analogowo-cyfrowa, więc wybór wynika zwykle z pomylenia funkcji bloków.
- C – to również inne oznaczenie literowe przypisane do innego bloku; częsty błąd to mylenie go z blokiem cyfrowym sterowania.
- D – wskazuje kolejny element toru, ale nie jest to blok wykonujący konwersję A/C; bywa wybierany przy pobieżnym przeglądzie rysunku.
Wskazówka egzaminacyjna: jeśli masz wątpliwość, przypomnij sobie, że ADC zawsze "stoi" na granicy domen: analog → cyfrowa. Szukaj więc miejsca, gdzie sygnał po przejściu dalej trafia do bloków jednoznacznie cyfrowych.
