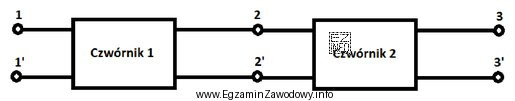

W teorii obwodów czwórnik opisuje fragment układu mający dwa porty: wejściowy i wyjściowy. Na schemacie blokowym czwórniki są zwykle przedstawione jako kolejne bloki w torze sygnałowym.
Połączenie kaskadowe polega na tym, że wyjście pierwszego czwórnika zasila wejście drugiego. W praktyce oznacza to przepływ sygnału etapami: sygnał przechodzi przez pierwszy blok, potem przez drugi itd. Taki układ jest typowy dla torów: filtr → wzmacniacz → kolejny filtr, albo przedwzmacniacz → korekcja → stopień mocy.
Dlaczego pozostałe odpowiedzi nie pasują do typowego schematu kaskady?
- "Równolegle" sugeruje, że oba czwórniki mają wspólne wejście (ten sam sygnał podawany na dwa bloki) i/lub wspólne wyjście (sumowanie lub wybór sygnałów). Na schemacie blokowym byłoby to widoczne jako rozgałęzienie i złączenie torów.
- "Szeregowo" bywa używane w odniesieniu do łączenia elementów obwodu w jednej gałęzi prądowej (np. rezystorów). Dla bloków/czwórników poprawnym, bardziej precyzyjnym określeniem w schematach blokowych jest właśnie "kaskadowo", bo łączymy porty wejścia/wyjścia kolejnych stopni.
- "Przeciwsobnie" odnosi się najczęściej do układów push-pull (przeciwsobnych), czyli specyficznej konfiguracji stopni wzmacniających pracujących komplementarnie. To nie jest ogólna nazwa sposobu łączenia dwóch czwórników w torze sygnałowym.
Wskazówka egzaminacyjna: gdy na rysunku widać liniowy ciąg bloków bez rozgałęzień, a podpisy sugerują "wejście → blok 1 → blok 2 → wyjście", najczęściej chodzi o połączenie kaskadowe.
