KWALIFIKACJA INF2 + INF3 - CZERWIEC 2007



PYTANIE NR 2.

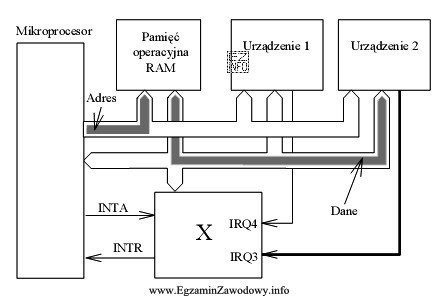

Na schemacie blokowym, przedstawiającym fragment systemu mikroprocesorowego, symbolem X oznaczono
Na schemacie blokowym, przedstawiającym fragment systemu mikroprocesorowego, symbolem X
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie blokowym symbolem X oznaczono element, do którego doprowadzone są linie sygnałów przerwań (IRQ3, IRQ4) oraz linie sygnałów INTA i INTR. Jest to typowe dla kontrolera przerwań, który zarządza sygnałami przerwań od różnych urządzeń i komunikuje się z mikroprocesorem w celu obsługi tych przerwań.
